Инжекционна форма за каросерия на предната броня на автомобила

Инжекционната форма за каросерия на предната броня на автомобила е основна част от оборудването за външни части на автомобила, използвана за производство на предни защитни компоненти за превозни средства. Той еволюира от метални щамповани части до леки пластмасови части. Формите на SIKAIDA интегрират усъвършенстван дизайн и производствени възможности, със строг контрол на качеството през целия фабричен процес, осигурявайки стабилни и издръжливи продукти.

Подробности за продукта

1. Структура и функция на продукта

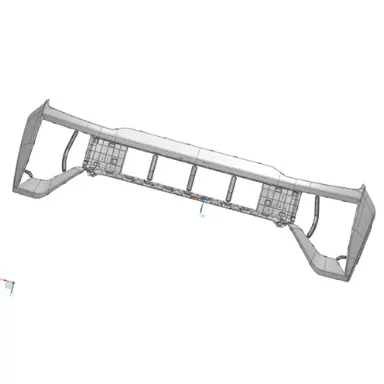

Тази шприцформа за корпус на автомобилна предна броня се използва за производство на капаци на предна броня. Пластмасовата броня се състои от външен панел, омекотяващ материал и стоманена напречна греда. Предлага се в два типа разделителна линия: външна разделителна линия (видима разделителна линия) и вътрешна разделителна линия (скрита разделителна линия, подходяща за автомобили от среден до висок клас). Основните функции включват защита от сблъсък, инсталиране на компоненти, вентилация, декорация и защита на пешеходци.

2. Приложение на материала

Бронята използва система PP+EPDM+TD20, с PP като основен материал, EPDM, подобряващ еластичността, и TD20, подсилващ твърдостта. Материалите са леки, устойчиви на удари, атмосферни влияния, лесни за обработка, рентабилни и рециклируеми, отговарящи на изискванията за производство и опазване на околната среда.

3. Спецификации на продукта и прецизност

Типичните размери на шприцформата за автомобилна предна броня са приблизително 2000 mm × 800 mm × 700 mm, със средна дебелина на стената 3,0 mm и тегло 4-5 kg. Точността на размерите е ±0,05 mm, покритието на повърхността Ra≤0,4 μm, монтажната хлабина 0,5-1 mm и разликата във височината на вътрешната разделителна линия ≤0,05 mm.

Продуктови характеристики и приложения

1. Характеристики на структурата на матрицата

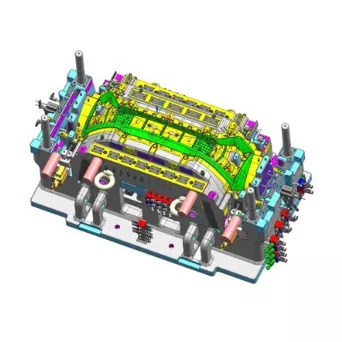

Инжекционната форма за каросерия на автомобилната предна броня приема интегриран движещ се и неподвижен дизайн на матрицата. Основата на формата е направена от материал QT500, а кухината/сърцевината е направена от стомана P20 или 718. Разделителната повърхност е оптимизирана, а вътрешната разделителна линия може да бъде скрита. Оборудван с многоточкова система за горещ канал, комбинирана охладителна система, ежекторна блокова система и стабилен механизъм за издърпване на сърцевината, той балансира производителността и лекотата на обработка.

2. Предимства на приложението

Шприцоващата форма за каросерия на автомобилната предна броня отговаря на стандартите GB17354-1998, защитавайки превозни средства при сблъсъци с ниска скорост; той е с над 40% по-лек от металните брони, което подобрява икономията на гориво; предлага висока свобода на проектиране, силна функционална интеграция, отлична устойчивост на атмосферни влияния и дълъг експлоатационен живот.

3. Типични приложения

Широко използвани в различни пътнически превозни средства: икономичните автомобили дават приоритет на разходите, като използват външни разделителни линии и материали PP+EPDM+T15; колите от среден до висок клас дават приоритет на естетиката, използвайки вътрешни разделителни линии и материали PP+EPDM+TD20; новите енергийни превозни средства дават приоритет на леките и интелигентни характеристики; SUV и MPV имат приоритет на аеродинамиката и офроуд способностите.

Производствен процес

1. Дизайн на мухъл

Чрез анализ на структурата на продукта и оптимизация на симулацията на потока на матрицата MOLDFLOW се извършва подробен дизайн на основните механизми, като разделителни линии, стробиране и охлаждане, за да се осигури научен дизайн.

2. Производство на мухъл

Използват се основа на матрицата QT500 и материали за кухина/ядро P20/718H. Прецизната машинна обработка, топлинната обработка на азотиране и полирането на огледалото гарантират качеството на формата.

3. Инжекционно формоване

Материалите се сушат при 80-100 ℃ за 2-4 часа, след което се формоват под налягане съгласно спецификациите (цикъл на формоване 10-15 секунди). След формоването се извършва отстраняване на вратата, проверка и опаковане, с повърхностна обработка, ако е необходимо.

4. Контрол на качеството

Пълният качествен контрол на процеса гарантира, че външният вид на продукта е без дефекти, размерите съответстват на чертежите и производителността отговаря на стандартите, преминавайки множество тестове за ефективност.

Тенденции в развитието:

1. Технология на материалите

Материалите за шприцоване на каросерията на автомобилната предна броня се развиват към леки (композитни материали), висока производителност, екологичност (рециклируеми) и интелигентност (интелигентни материали) в подкрепа на интелигентното шофиране.

2. Технология на мухъл

Широкото приемане на вътрешни разделителни линии, многоточкови горещи канали и конформни технологии за охлаждане подобрява автоматизацията и интелигентността на формите, съкращавайки циклите и повишавайки ефективността.

3. Тенденции в индустрията

Индустриалното търсене се увеличава, концентрацията на индустрията нараства, цифровата трансформация се задълбочава и технологията се разширява в области като роботиката.
