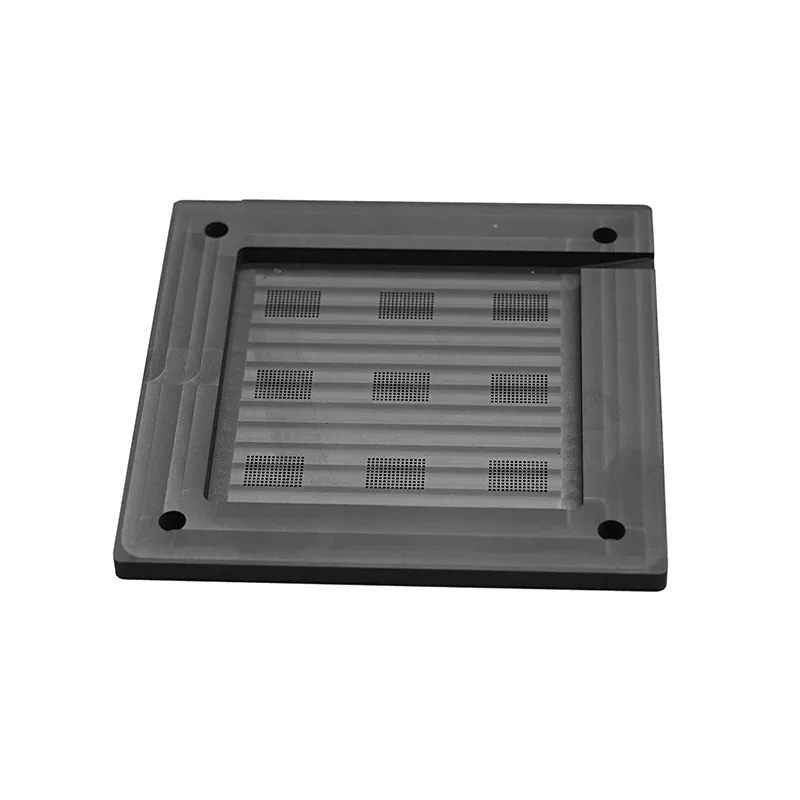

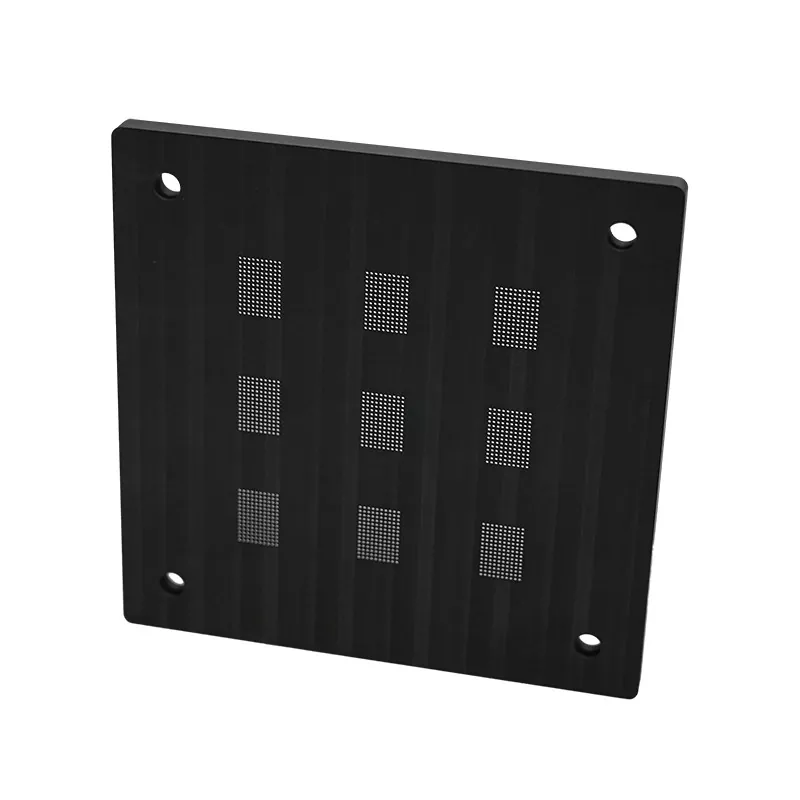

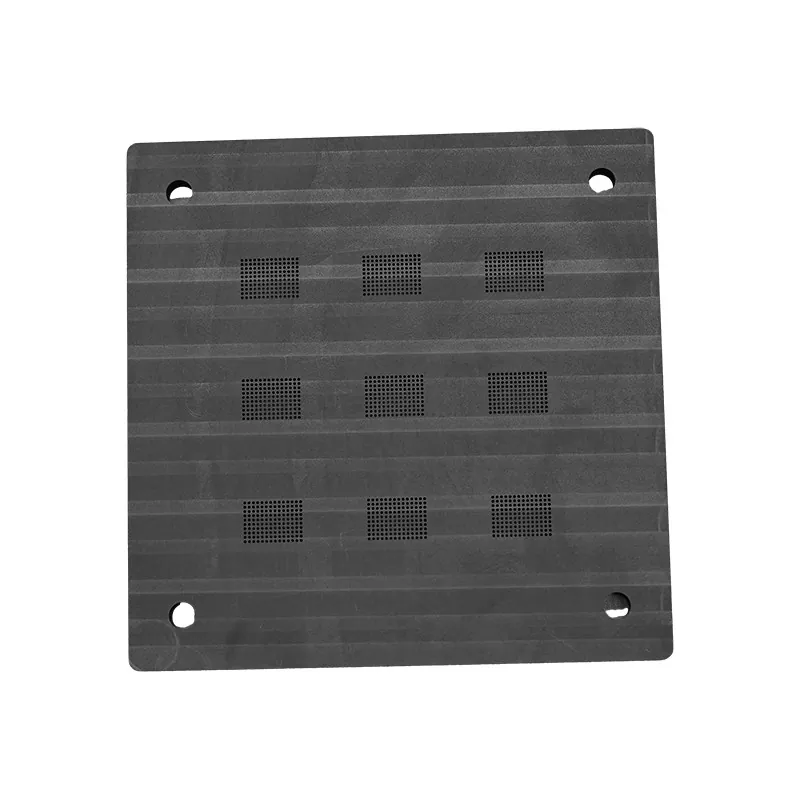

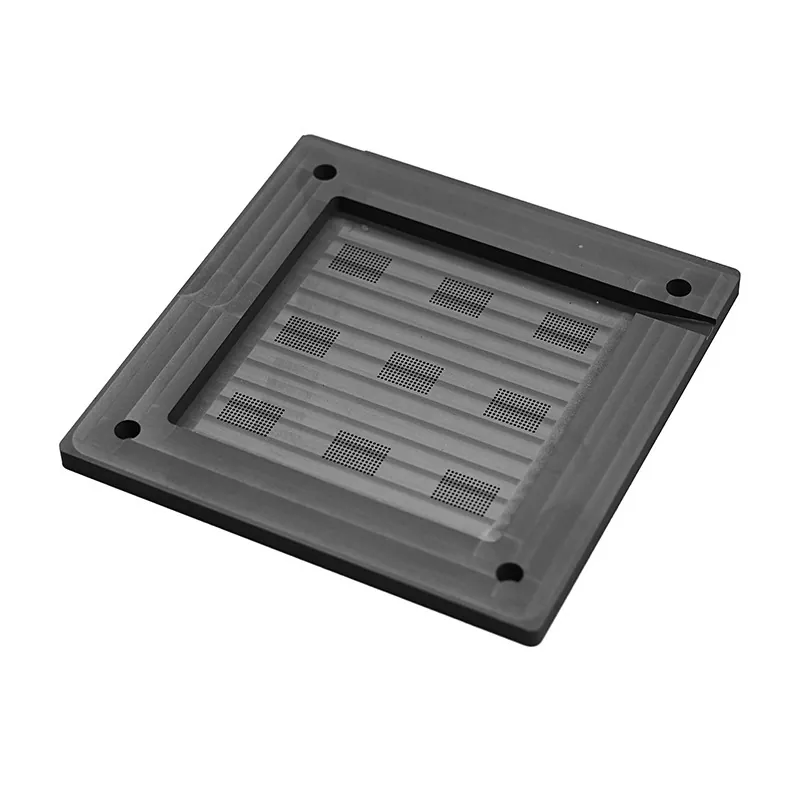

Приспособления за поставяне на графитни топки

Приспособленията за поставяне на графитни топки SIKAIDA използват графит с висока чистота и технологии за прецизна обработка и повърхностна обработка, отговарящи на стандартите за полупроводници. Повърхността е гладка и чиста, със стабилни характеристики при висока температура. Оптимизираната структура улеснява работата и поддръжката, като ефективно подобрява ефективността и добива на топката.

Графитът с висока чистота е топлопроводим и устойчив на корозия, осигурявайки стабилност на размерите по време на високотемпературно запояване и предотвратявайки замърсяване с вредни йони. Специалните повърхностни обработки гарантират отлична омокряемост с топчета за спояване, като се избягва замърсяване от окисляване.

Технически спецификации

Ключови характеристики

Приспособленията за поставяне на графитни топки се отличават с няколко ключови характеристики: 1) Висока чистота (графит ≥99,5%, без йонно замърсяване); 2) Висока плоскост (равнинност ≤0,002 mm/m, Ra≤0,4 μm); 3) Прецизност на поставяне на топката на микронно ниво (диаметър на топката ±0,025 mm, разстояние между топките ±0,05 mm); 4) Устойчивост на висока температура (стабилна работа при 300°C); 5) Отлично управление на топлината (равномерна топлопроводимост, намаляване на топлинния стрес).

Сценарии за приложение

Приспособленията за поставяне на графитни топки се използват широко в полупроводникови опаковки (опаковки с висока плътност като BGA и CSP), микроелектронни монтажи (малки компоненти като 0402 и 0201), оптоелектронни устройства (LED, лазери), MEMS устройства и силови полупроводници (IGBT, MOSFET).

Ключови предимства

1. Предимство на чистотата на материала: ниско съдържание на примеси, ниска скорост на отделяне на газ, химическа стабилност, постоянна партидна производителност и съответствие със стандартите на полупроводниковата индустрия.

2. Прецизни предимства: Плоскост на микронно ниво и точност на позициониране, гладка повърхност без дефекти, отлична повторяемост при масово производство и адаптивност към опаковки с висока плътност.

3. Предимства на топлинната производителност: Широк диапазон на работна температура (-40°C до 300°C), коефициент на топлинно разширение, съвместим със силициевите пластини, добра топлопроводимост и стабилна производителност при топлинен цикъл.

4. Предимства на съвместимостта с процеса: Приспособленията за поставяне на графитни топки са съвместими с различни спойки, имат широк прозорец на процеса, лесни са за почистване, имат дълъг живот и предлагат значителни икономически ползи.

Технически възможности

Компанията може да се похвали със силни технически възможности: строг контрол на материалите, с множество проверки при пристигане; оборудван с пълен набор от високо прецизно оборудване за обработка, за да се гарантира качество на повърхността; разнообразни процеси на повърхностна обработка за посрещане на различни нужди; прецизна система за тестване, за да се гарантира стабилна точност; и продукти, които са преминали строги екологични тестове, за да се адаптират към действителното производство.

Често задавани въпроси:

Q1: Защо да изберете графитен материал за приспособления за поставяне на топки?

A1: Графитният материал има изключително висока чистота, отлична топлопроводимост и устойчивост на висока температура и е химически стабилен в полупроводникови процеси. В сравнение с други материали, графитът не отделя вредни примесни йони към чиповете и поддържа стабилност на размерите при високи температури, което го прави идеален материал за приспособления за поставяне на полупроводникови топки.

Q2: Какви са специфичната повърхностна плоскост и грапавост на приспособлението?

A2: Нашите приспособления за поставяне на графитни топки имат плоскост на повърхността, контролирана в рамките на 0,002 mm/m, и грапавост на повърхността Ra≤0,4 μm. Тази изключително висока плоскост и гладкост на повърхността осигурява равномерен контакт с чипа и субстрата, избягвайки дефекти в поставянето на топката, причинени от повърхностни неравности.

Q3: Каква е точността на поставяне на топката, която може да бъде постигната?

A3: Нашите приспособления постигат точност на позициониране на топката от ±0,025 mm и точност на стъпката на топката от ±0,05 mm. Това ниво на точност отговаря напълно на изискванията на настоящите масови процеси за опаковане на полупроводници и може да се справи с приложения с висока плътност, поставяне на топка с микро стъпка.

Q4: Каква е максималната работна температура на приспособлението?

A4: Нашите приспособления за поставяне на графитни топки могат да работят нормално в температурен диапазон от -40°C до 300°C. Този температурен диапазон обхваща всички критични етапи от процесите на опаковане на полупроводници, включително повторно запояване и съхранение при висока температура.

Q5: Можете ли да предоставите персонализирани инструменти за инструменти?

A5: Да, можем да предоставим персонализирани услуги според специфичните нужди на клиента. Клиентите могат да предоставят подробни чертежи или проби и ние можем да обработваме различни нестандартни инструменти за инструменти. Минималният размер на обработка е 0,5 mm, а толерансът може да се контролира в рамките на ±0,01 mm.

Q6: Какъв е експлоатационният живот и повторната употреба на инструмента?

A6: При нормална употреба и правилна поддръжка нашите инструменти за монтиране на графитна топка могат да се използват повторно повече от 100 пъти. Реалният експлоатационен живот зависи от специфичните условия на употреба, параметрите на процеса и поддръжката. Препоръчваме редовна проверка на повърхността и тестване на ефективността, за да се уверите, че инструментите са в добро състояние.

Q7: Как гарантирате чистотата и незамърсеното естество на инструментите?

A7: Нашите инструменти се подлагат на стриктно почистване и повърхностна обработка след обработка, включително ултразвуково почистване, изплакване с дейонизирана вода и изпичане при висока температура. Инструментът е опакован в антистатична и прахоустойчива опаковка, за да се осигури чистота по време на транспортиране и съхранение. След получаване на продукта клиентите се съветват да го разопаковат и използват в чиста стая.

В8: Какви са съпротивлението и топлопроводимостта на инструмента?

A8: Нашите графитни инструменти имат съпротивление от 8-15 μΩ·m (при 25°C) и топлопроводимост от приблизително 120-200 W/m·K. Тези параметри осигуряват балансирана производителност при електрическа изолация и управление на топлината, което го прави подходящ за различни приложения за опаковане на полупроводници.
