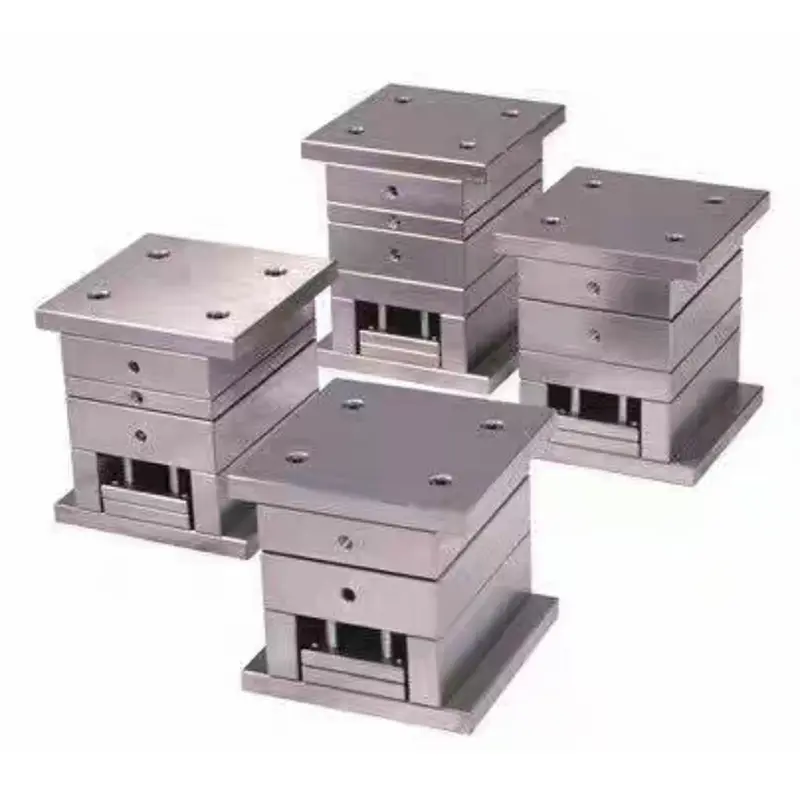

Стандартна прецизна голяма основа за матрица за порта

SIKAIDA Standard Precision Large Gate Mold Base е специално проектирана за системи за шприцване с две плочи. Той използва голям затвор за стабилен поток на стопилка и удобна работа, което го прави рентабилен избор за масово производство на пластмасови части със средна точност. Като надежден доставчик, SIKAIDA се придържа към международните стандарти, като гарантира взаимозаменяемост и последователност на продуктите и предоставя услуги за бърза доставка на глобални купувачи.

Структурни характеристики

Тази стандартна прецизна голяма основа за формовъчна форма включва структура от две плочи, съставена от стандартни компоненти като фиксирана основна плоча на матрицата и подвижна основна плоча на матрицата. Снабден с прецизни направляващи стълбове и втулки, той осигурява точно подравняване на кухината и сърцевината. Големият дизайн на затвора позволява на стопилката да навлезе директно в кухината, което води до ниско съпротивление на потока, стабилно пълнене и съвместимост с основните стандарти като LKM, HASCO и DME, предлагайки силна взаимозаменяемост.

Приложения

Стандартната прецизна голяма основа за формовъчна форма е подходяща за леене под налягане на повечето термопластични пластмаси като PP и ABS, като отговаря на изискванията за средна точност на степени IT7-IT8. Той се използва широко в производството на корпуси за домакински уреди, автомобилни интериорни части, корпуси за електронни продукти и ежедневни потребителски стоки като пластмасови кофи.

Предимства на производството

Серията основа за форми на SIKAIDA предлага значителни предимства: По отношение на разходите, опростените процеси и високото използване на стандартни части намаляват разходите с 30%-50% в сравнение с високопрецизните форми; по отношение на времето за цикъл, високата стандартизация позволява завършване на производството за 15-25 дни, съкращавайки времето с повече от 40% в сравнение с високопрецизните форми по поръчка; по отношение на поддръжката, простата структура и стандартизираните компоненти улесняват ежедневната поддръжка и намаляват времето за престой.

Технически параметри

Стандартна прецизност: голяма прецизна основа за формовъчна форма IT7-IT8, грапавост на повърхността Ra 0,8-1,6 μm; основа на матрицата, изработена от стомана 45# или предварително закалена стомана P20, кухина и сърцевина, изработени от P20, 718H и други стомани за матрица; разстояние между каналите за охлаждаща вода 80-120 mm, разстояние между механичните ежекторни щифтове 150-200 mm, подходящо за 50-500 тона машини за леене под налягане.

Производствен процес

1. Етап на проектиране

Етапът на проектиране използва софтуер като UG и SolidWorks за завършване на 3D моделиране и проектиране на кухина/сърцевина, генериране на списък със стандартни части и тяхното осигуряване и извеждане на чертежи за насочване на последващата обработка.

2. Етап на обработка

Етапът на обработка се състои от три части: груба обработка за отстраняване на излишния материал, обработка на равнините и отворите на основните части; довършителна обработка с помощта на високоскоростна CNC обработка на прецизни части, за да се гарантира плоскостта на разделителната повърхност и точността на каналите за охлаждаща вода; повърхностната обработка включва темпериране на кухината и сърцевината, фино шлайфане на разделителната повърхност и полиране на външната повърхност, ако е необходимо.

3. Сглобяване и отстраняване на грешки

Монтажът и отстраняването на грешки започват с инсталирането на стандартни компоненти като направляващи колони и направляващи втулки. След тестване на охладителната система за течове с помощта на вода, на машината за шприцване се пуска пробна форма за регулиране на параметрите. Масовото производство може да започне, след като първото парче премине проверка.

Тенденции на развитие

Разработването на Standard Precision Large Gate Mold Base показва четири основни тенденции: стандартизацията и модулирането подобряват взаимозаменяемостта и съкращават времето на цикъла; високоефективната технология за обработка подобрява прецизността и ефективността; интелигентното производство позволява наблюдение и оптимизиране на производството; а лекият и енергоспестяващ дизайн намалява разходите и консумацията на енергия.

SIKAIDA Standard Precision Large Gate Mold Base съчетава простота, ефективност и икономичност, което я прави основна част от оборудването за шприцоване на пластмаса с общо предназначение. Използвайки своите професионални фабрики в Китай, SIKAIDA непрекъснато оптимизира качеството, осигурявайки стабилни и рентабилни базови решения за формите за глобалната производствена индустрия.
