Щампи за щамповане на малки конзоли за автомобили

Малките автомобилни скоби са критични носещи компоненти, използвани за поддържане на възли, фиксиране на позиции, свързване на конструкции и прехвърляне на товари. SIKAIDA Automotive Small Bracket Stamping Dies са специално проектирани за различни прецизни скоби като тези за двигатели и окачвания, интегриращи сложна опора и прецизно позициониране на отворите, за да отговорят на строгите изисквания на автомобилното производство.

Основни характеристики на продукта

1. Формиране на комплексна опорна конструкция

Въпреки компактния размер и сложната структура на скобите, формите на SIKAIDA, чрез прецизна симулация и компенсация на пружинното връщане, контролират критичните размери в рамките на ±0,1 mm, осигурявайки плоскост, точност на отворите и структурна твърдост, отговарящи на стандартите.

2. Висока якост и висока твърдост

Основните компоненти на автомобилните матрици за щамповане на малки скоби използват стомани с висока твърдост като SKD11 и Cr12MoV, постигайки твърдост от HRC 48–52 след термична обработка. Това им позволява да издържат на високочестотни ударни натоварвания и имат експлоатационен живот над 500 000 цикъла, осигурявайки стабилна товароносимост.

3. Многофункционален интегриран дизайн

Чрез интегриране на множество процеси като щамповане, огъване и щанцоване и включване на механизми като плъзгащи блокове и азотни пружини, сложната обработка може да бъде завършена с един ход, което значително подобрява ефективността на производството и качеството на продукта.

4. Прецизни позиции на отворите и система за свързване

Точността на монтажния отвор достига ±0,05 mm, а грапавостта на стената на отвора Ra 0,8. Оптимизираните свързващи структури с фланци и нитове осигуряват сигурна и неразхлабваща се връзка на скобата, гарантираща дългосрочна надеждна употреба на превозното средство.

5. Интелигентно гнездене и CAE оптимизация

Използвайки CAE софтуер като AutoForm за оптимизиране на разкрояването, използването на материала се увеличава до над 85%, ефективно намалявайки дефектите при формоване и понижавайки процента на скрап.

Области на приложение

Щамците за щамповане на малки скоби SIKAIDA Automotive имат широки приложения, обхващащи производството на скоби за двигател, окачване, арматурно табло, седалка, батерия, врати и изпускателна система.

Производствен процес

1. Продуктов дизайн и CAE анализ

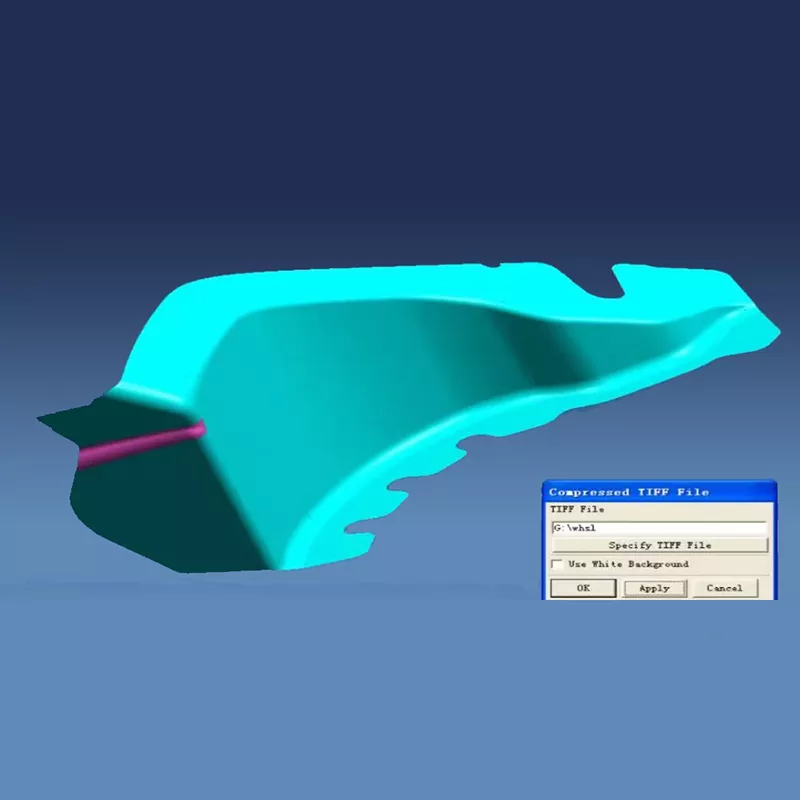

Създаването на симулация и оптимизирането на процеса се извършват с помощта на софтуер CAE за идентифициране на потенциални дефекти и определяне на оптималното решение, гарантиращо успешно производство на матрици.

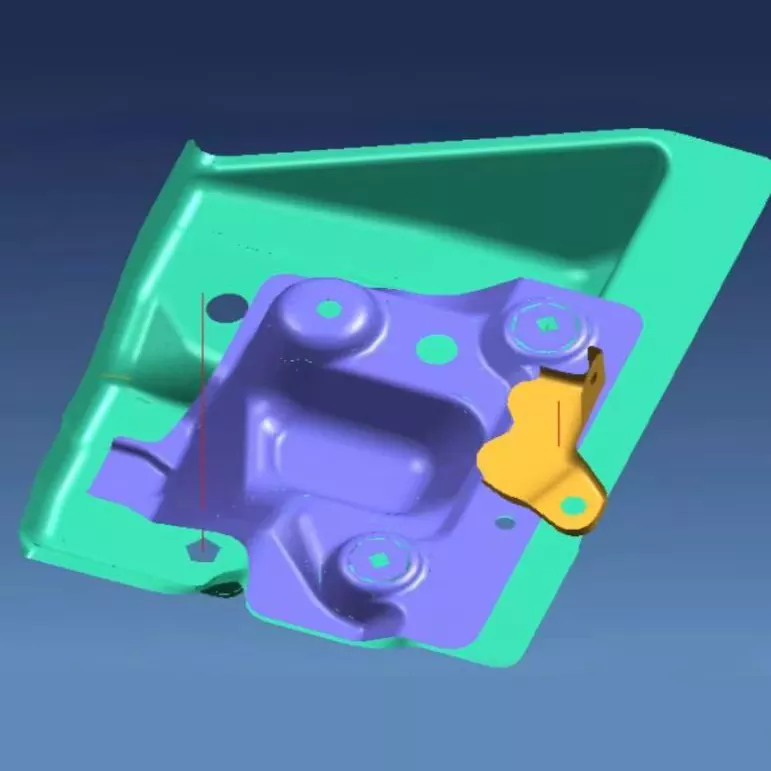

2. 3D дизайн на структура на мухъл

Щампите за щамповане на малки скоби за автомобили използват пълен софтуер за 3D проектиране като UG и CATIA за усъвършенстване на кухини, направляващи системи и други компоненти, осигурявайки рационална структура на формата и лесна поддръжка.

3. Избор на материал

Работните части са изработени от твърда стомана като SKD11, основата на матрицата е направена от стомана 45 с топлинна обработка, стандартните части използват GCr15 лагерна стомана, а частите за щанцоване използват високоскоростна стомана или циментиран карбид, за да осигурят прецизност и издръжливост.

4. Прецизна обработка

Грубата обработка позволява резерви, а прецизната обработка гарантира точност. Повърхностни обработки като азотиране и твърдо хромиране допълнително повишават твърдостта на формата и устойчивостта на износване, гарантирайки качеството на продукта.

5. Сглобяване и отстраняване на грешки

След прецизно сглобяване, автомобилните щампи за щамповане на малки скоби се подлагат на пробно пресоване и отстраняване на грешки. Проверката на първата част и пробното производство на партиди потвърждават точността, стабилността и надеждността на формата.

Често задавани въпроси

Въпрос 1: Какви материали обикновено се използват в автомобилните щампи за щамповане на малки скоби?

A1: Работните части използват основно стомани с висока твърдост като SKD11, Cr12MoV и DC53. Рамката на матрицата използва структурни стомани като стомана 45 и Q235. Стандартните части като направляващи колони и втулки използват лагерна стомана GCr15. За зони с високо износване, като пробиване на отвори, понякога се използва твърда сплав или бързорежеща стомана, за да се гарантира здравината, твърдостта и издръжливостта на формата.

В2: Колко дълъг е производственият цикъл за автомобилни форми за малки конзоли?

A2: В зависимост от сложността на формата и изискванията за прецизност, производственият цикъл обикновено е 10-18 седмици. Производството на обикновените форми за скоби отнема приблизително 10 седмици, формите за скоби със средна сложност отнемат 14 седмици, а високопрецизните сложни форми за скоби може да изискват 18 седмици или повече. Конкретният цикъл зависи от сложността на структурата на скобата, изискванията за точност на отворите и трудността на процеса на обработка.

Въпрос 3: Какъв е експлоатационният живот на щампованните матрици за автомобилни малки скоби?

A3: При нормални условия на използване и поддръжка, продължителността на живота на малките щамповани конзоли може да достигне над 500 000 цикъла. Чрез избора на висококачествени материали, подходяща топлинна обработка и прецизна машинна обработка, животът на някои матрици може да достигне 1 милион цикъла. Особено за части със силно износване, като щанцоване, е необходима редовна поддръжка и подмяна, за да се гарантира качеството на продукта.

В4: Как да гарантираме точността и поддържането на производителността на щампованите скоби?

A4: Чрез CAE анализ за оптимизиране на параметрите на процеса, възприемане на високопрецизни направляващи системи, контролиране на пружинното връщане на материала и редовна проверка и поддържане на точността на матрицата, точността на размерите на скобата може да се контролира в рамките на ±0,1 mm, а плоскостта на опорната повърхност може да достигне 0,05 mm/m. В същото време разумният структурен дизайн и процесите на термична обработка гарантират, че скобата има достатъчна твърдост на опората и здравина на връзката.

Q5: Какви са ключовите контролни точки в производствения процес на формите за скоби?

A5: Ключовите контролни точки при производството на матрици за скоби включват: ① Прецизна обработка на отвора, за да се гарантира точността на монтажния отвор; ② Поддържайте повърхностна обработка, за да осигурите плоскост и гладкост; ③ Формиране на структурата на връзката, за да се осигури здравина на връзката; ④ Процес на термична обработка за осигуряване на твърдост и издръжливост; ⑤ Сглобяване и отстраняване на грешки, за да се осигури точност на формата и оперативна стабилност. Всяка контролна точка изисква строга проверка на качеството и контрол на процеса.
