Щампи за щамповане на автомобилния двигателен отсек

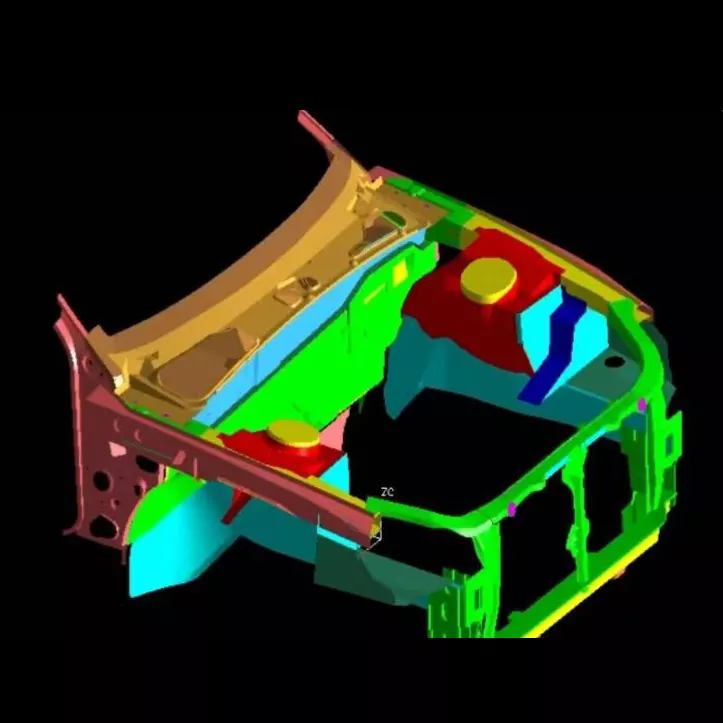

Сглобката на автомобилното двигателно отделение е основен носещ товар компонент на автомобилното задвижване и производственото ниво на неговите матрици за щамповане представлява най-високото ниво на технологията за щамповане на автомобили. Щамповете за щамповане на сглобяване на автомобилния двигателен отсек на SIKAIDA не са единична матрица, а цялостна система от матрици, използвана за щамповане на ламарина в основната рамка и панелите на каросерията на двигателното отделение. След това тези компоненти се сглобяват в цялостно двигателно отделение чрез заваряване или болтове.

Основни характеристики на продукта

1. Голям размер и сложна структура

Щампите за щамповане на автомобилния двигателен отсек са големи по размер (обикновено по-дълги от 1,2 метра и по-широки от 0,8 метра), със сложни кухини. Те изискват оформяне на монтажни отвори, подсилващи ребра и сгънати ръбове, интегриране на множество работни станции, включително дълбоко изтегляне, формоване, подрязване и щанцоване.

2. Свръхвисока точност и висока якост

Като критични за безопасност носещи компоненти в автомобилите, точността на размерите на щампованите части се контролира в рамките на ±0,05 mm, без повърхностни дефекти като пукнатини или бръчки. Висококачествената стоманена матрица и процесите на прецизна топлинна обработка осигуряват висока якост, висока твърдост и висока устойчивост на износване на матриците.

3. Мултипроцесна интеграция

Интегриране на множество процеси като дълбоко изтегляне, изрязване, щанцоване, флангиране и оформяне, използване на прогресивни или непрекъснати структури на щанци, поддържане на автоматизирано масово производство.

4. Система за прецизно насочване и разтоварване

Механизмите за прецизно насочване, разтоварване и изхвърляне са проектирани за сложни подрязвания и отрицателни ъгли в щамповани части, осигурявайки равномерен поток на материала и намалявайки дефектите при формоване.

5. Контрол на температурата и смазването

Някои модели са оборудвани със система за контрол на температурата на отопление/охлаждане и високоефективна система за смазване, за да се намали триенето, да се удължи живота на матрицата и да се гарантира качеството на щамповане на материали от висок клас.

Области на приложение

1. Производство на леки автомобили

Произвежда основни структурни компоненти на каросерията като предни прегради, калници, защитни стени и вътрешни и външни панели на капака на двигателя, осигурявайки структурна опора и защита.

2. Нови енергийни превозни средства

Щампите за щамповане на сглобяването на автомобилния двигателен отсек са адаптирани към изискванията за регулиране на оформлението на двигателните отделения на нови енергийни превозни средства, оптимизирани за леки материали като алуминиеви сплави и стомана с висока якост, отговарящи на изискванията за по-висока точност.

3. Производство на търговски превозни средства

Адаптиран към изискванията на по-голямото и по-сложно двигателно отделение на търговски превозни средства като камиони и автобуси, способен да се справя с тежко формоване на ултра-големи ламаринени листове.

Производствен процес

1. Анализ на продукта и проектиране на процеса

Използва CAE софтуер като AutoForm и Dynaform за анализ на способността за формоване на щамповане, прогнозиране и разрешаване на проблеми като напукване и набръчкване и оптимизиране на параметрите на процеса.

2. Дизайн на мухъл

Щампите за щамповане на автомобилния двигателен отсек са проектирани в пълен 3D с помощта на софтуер като UG, CATIA и AutoCAD, усъвършенствайки всеки компонент, за да балансира здравина, твърдост, продължителност на живота и производствена ефективност.

3. Избор на материал

- Основен материал: 45#, 50# въглеродна структурна стомана

- Работни части: Cr12MoV, Cr12 и други инструментални стомани; за масово производство могат да се използват свързани със стомана циментиран карбид или материали от праховата металургия.

4. Прецизна обработка

- Груба обработка: Отстраняване на излишния материал с помощта на голяма портална фреза или обработващ център.

- Довършителна обработка: Високопрецизен обработващ център с ЦПУ, бавно тел EDM.

- Специална обработка: Електроразрядна обработка на сложни повърхности, полиране до Ra≤0.4μm.

- Термична обработка: закаляване, темпериране, азотиране и др., за подобряване на твърдостта и устойчивостта на износване.

5. Монтаж и T0 пробна форма

След сглобяването матрицата се монтира върху оборудването за щамповане за пробно формоване, като се регулират параметри като налягане и ход, докато щампованата част отговаря на стандартите.

Тенденции на развитие

1. Изключително голямо интегрирано формоване: Адаптивно към оборудване за щамповане от 2000 тона и повече, намалявайки броя на частите и процесите на заваряване.

2. Формоване на олекотен материал: Оптимизиран за материали като алуминиеви сплави и стомана с висока якост, подобрявайки проблемите с пружинното връщане.

3. Интелигентно производство и дигитализация: Интегриране на CAE анализ, 3D печат, цифрови близнаци и други технологии за съкращаване на циклите на разработка.

4. Автоматизирано производство с множество станции: Постигане на пълна автоматизация от въвеждане на ламарина до извеждане на готов продукт, подобряване на ефективността и последователността.

Често задавани въпроси

Въпрос 1: Какви материали обикновено се използват в матриците за щамповане на автомобилния двигателен отсек?

A1: Основата на матрицата обикновено използва висококачествена въглеродна структурна стомана (като 45#, 50#), докато работните части използват високовъглеродна инструментална стомана с високо съдържание на хром (като Cr12MoV, Cr12), високоскоростна стомана (като W6Mo5Cr4V2) или циментиран карбид. За масово производство могат да се използват свързани със стомана циментиран карбид или материали от праховата металургия, за да се гарантира, че матрицата има висока якост, висока твърдост и висока устойчивост на износване.

Въпрос 2: Колко дълъг е производственият цикъл на матриците за щамповане на автомобилния двигателен отсек?

A2: Щамповащите матрици за сглобки на двигателното отделение на автомобила са кулминацията на технологията, опита и майсторството. Техният цикъл на разработка е дълъг (обикновено 8-15 месеца) и скъп (достигащ милиони до десетки милиони RMB), което ги прави ключов индикатор за цялостната сила на компанията за производство на матрици. Колкото по-висока е сложността, толкова по-дълъг е цикълът. С прилагането на интелигентно производство и дигитални технологии, цикълът на развитие постепенно се скъсява.
