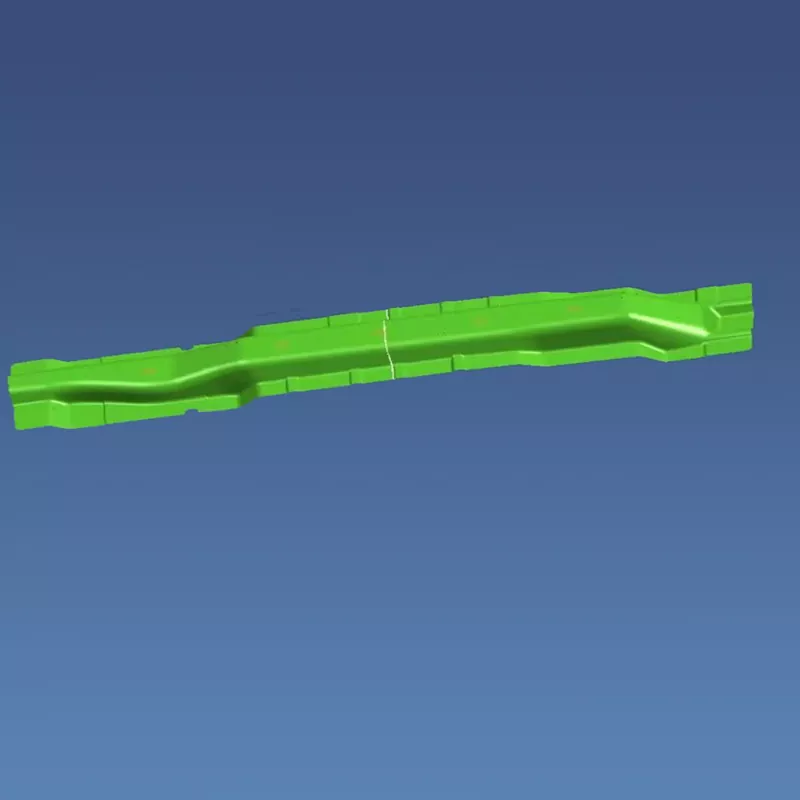

Щампи за щамповане на усилващи греди за автомобили

SIKAIDA Automotive Reinforcing Beam Stamping Dies са големи, високопрецизни матрици, използвани за щамповане на армировъчни греди от ламарина. Като основен продукт, техният дизайн и производство отговарят на изискванията за автомобилна безопасност и леко тегло, интегрирайки авангардни технологии от множество области. Нашата фабрика е оборудвана с модерно оборудване и професионален екип, за да гарантира, че матриците отговарят на международните стандарти и стабилно произвеждат части с висока производителност.

Подробности за продукта

1. Приложение на материал с висока якост

Подсилващите греди често използват леки материали като стомана с висока якост и алуминиеви сплави. SIKAIDA Automotive Reinforcing Beam Stamping Dies са проектирани да се адаптират напълно към свойствата на материала, оптимизирайки структурните и процесните параметри, за да осигурят точност на размерите и механични свойства на щампованите части.

2. Комплексен дизайн на повърхността и ребрената система

Конструкцията на подсилената греда е сложна. SIKAIDA използва научен дизайн на повърхността, за да контролира прецизно потока на материала, избягвайки дефекти като набръчкване и напукване, гарантирайки стабилността на подсилената гредова структура.

3. Контрол на прецизното формоване

Частите за щамповане на подсилени греди изискват точност на размерите от ±0,05 mm и отлично качество на повърхността. Формите на SIKAIDA са оборудвани с високо прецизни механизми за насочване, заготовка и изваждане, за да осигурят консистенция на продукта и да отговорят на строгите изисквания за качество.

4. Интегриран дизайн с множество станции

SIKAIDA използва многостанционни прогресивни или непрекъснати дизайни на матрици, интегриращи множество процеси за значително подобряване на производствената ефективност и последователността на продукта, намалявайки производствените разходи на клиентите.

5. Усъвършенствана система за смазване и изпускане

Справяйки се с предизвикателствата на формоването на стомана с висока якост, SIKAIDA Automotive Reinforcing Beam Stamping Dies са оборудвани с автоматично смазване и оптимизирана система за изпразване, намалявайки триенето, предотвратявайки запушвания и подобрявайки ефективността на производството и живота на формата.

Продуктови характеристики и приложения

1. Подсилване на структурата на каросерията: Използва се в ключови области като греди против сблъсък на вратите и A/B/C колони за подобряване на устойчивостта на усукване и безопасността при сблъсък.

2. Леко решение: Постига 15-25% намаление на теглото на частите чрез оптимизиран дизайн и леки материали, балансиращи здравина и изисквания за леко тегло.

3. Подсилване на системата на шасито: Използва се в ключови компоненти на шасито, като например подрамата, за подобряване на стабилността и издръжливостта при управление на превозното средство.

Въведение в производствения процес

1. CAE анализ и проектиране на процеси

SIKAIDA използва професионален софтуер за анализ на формоспособността, за да оптимизира предварително процесите и структурите на матрицата, да избегне потенциални проблеми, да съкрати цикъла на научноизследователска и развойна дейност и да намали разходите.

2. Дизайн на мухъл

Екипът за научноизследователска и развойна дейност използва професионален софтуер за пълен 3D дизайн, като се фокусира върху ключови аспекти като хлабина на щанца и матрица и дизайн на празен държач, за да осигури дългосрочна стабилност и надеждност на формата.

3. Избор на материал

- Основа на матрицата: Висококачествена въглеродна структурна стомана като стомана 45 и P20 за осигуряване на цялостна твърдост.

- Работни части: Cr12MoV стомана или циментиран карбид, подобряващи устойчивостта на износване и продължителността на живота.

- Водещи компоненти: лагерна стомана GCr15, осигуряваща точност на водене.

- Еластични компоненти: пружинна стомана 60Si2MnA, осигуряваща стабилно пресоване и изваждане на материала.

4. Прецизна обработка

Груба обработка: Груба обработка с голямо оборудване, оставяйки 0,2-0,5 mm резерв за крайна обработка.

Финишно обработване: Използване на високоскоростно CNC, рязане на тел, EDM и т.н., осигуряване на точност на повърхността до ±0,01 mm и оптимизиране на повърхностното покритие.

Повърхностна обработка: Използване на азотиране, покритие и т.н., подобряване на твърдостта на матрицата и устойчивостта на износване, осигуряване на предотвратяване на ръжда и удължаване на експлоатационния живот.

5. Сглобяване и отстраняване на грешки (T0 пробна форма)

Професионален персонал сглобява матрицата и провежда пробна форма T0, като многократно коригира параметрите на процеса, модифицира и оптимизира матрицата, докато частите отговарят на изискванията на чертежа.

Тенденции на развитие

1. Технология за формоване на стомана със свръхвисока якост

С нарастващото търсене на олекотяване, SIKAIDA разработи технология за формоване, адаптирана към стомани със свръхвисока якост с якост над 1500MPa, използвайки усъвършенствани процеси като горещо формоване за подобряване на безопасността и лека опора.

2. Интелигентен и цифров мониторинг

SIKAIDA интегрира интелигентна технология в производството на щампи за щамповане на автомобилни подсилващи греди, като вгражда сензори за наблюдение в реално време и комбинира цифрова двойна технология за постигане на самооптимизиране на параметрите и виртуално отстраняване на грешки, подобрявайки ефективността на R&D.

3. Технология за формоване на много материали

За нови конструкции като стоманено-алуминиеви композити, SIKAIDA разработи специализирани форми и процеси за постигане на интегрирано формоване от много материали, което допълнително намалява теглото.

4. Приложения в технологията на адитивното производство

SIKAIDA прилага технологията за 3D печат за производство на сложни структури на матрицата, съкращавайки производствените цикли, подобрявайки производителността и продължителността на живота на матрицата и повишавайки конкурентоспособността на клиентите.

Често задавани въпроси

Въпрос 1: Какви материали обикновено се използват в щампованните щампи за подсилващи греди за автомобили?

A1: Основата на матрицата обикновено използва висококачествена въглеродна структурна стомана като стомана 45 и P20. Работните части (поансон и матрица) обикновено използват високовъглеродна стомана с високо съдържание на хром (като Cr12MoV), високоскоростна стомана или циментиран карбид. Компонентите на водачите използват високовъглеродна стомана, съдържаща хром (като GCr15), а еластичните компоненти използват висококачествена пружинна стомана (като 60Si2MnA). Различни материали и процеси на топлинна обработка могат да бъдат избрани според производствения обем и изискванията за употреба.

Въпрос 2: Колко дълъг е производственият цикъл за щампи за щамповане на армиращи греди за автомобили?

A2: Производственият цикъл за щампи за щамповане на усилващи греди за автомобили обикновено е 8-15 месеца, в зависимост от фактори като сложност на частта, формоспособност на материала, технически изисквания и производствен капацитет. Сложните прогресивни матрици с множество станции или матрици, използващи нови материали и процеси, ще имат по-дълъг цикъл на разработка. Разработката им включва множество етапи, включително проектиране, CAE анализ, прецизна машинна обработка, топлинна обработка, сглобяване и отстраняване на грешки, изискващи строг контрол на качеството и многократно оптимизиране на пробното формоване, за да се гарантира производителност на формата и качество на продукта.
