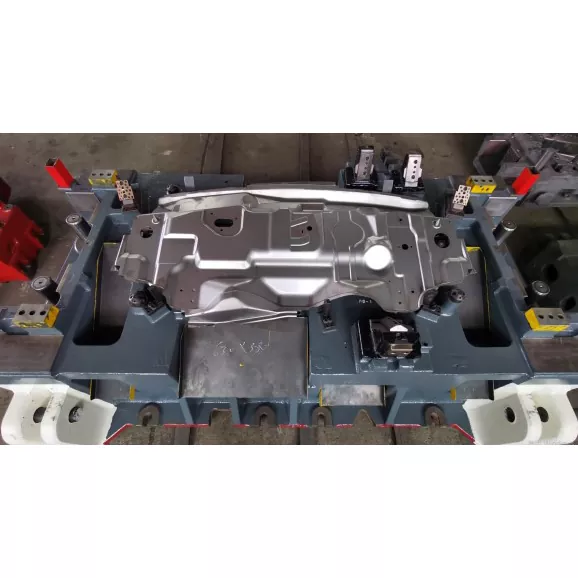

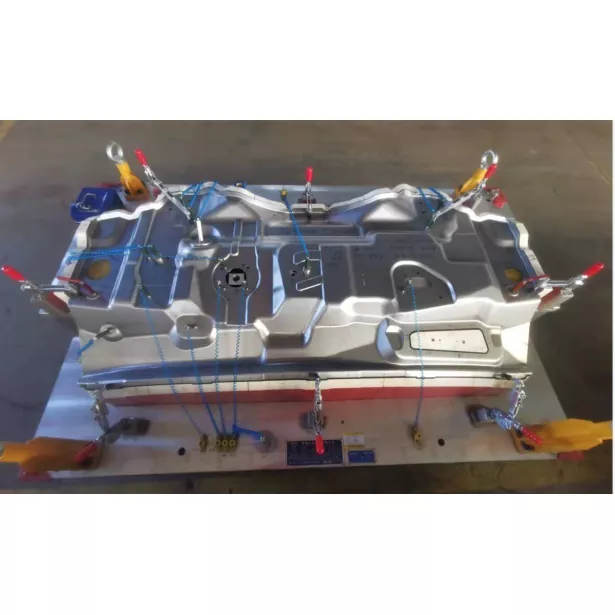

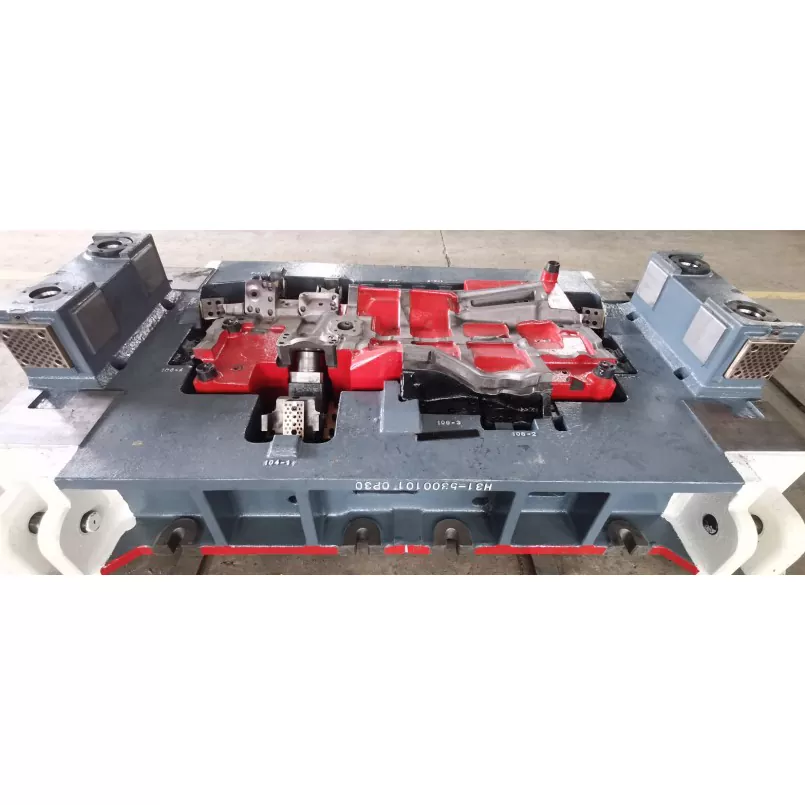

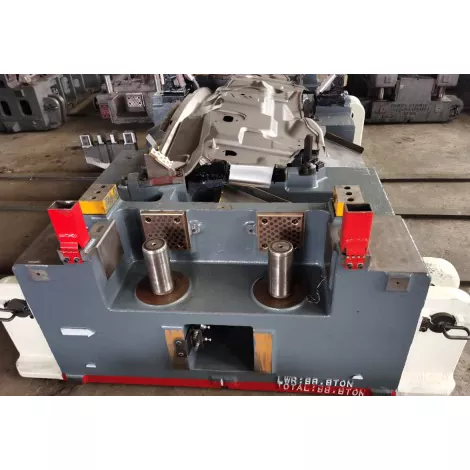

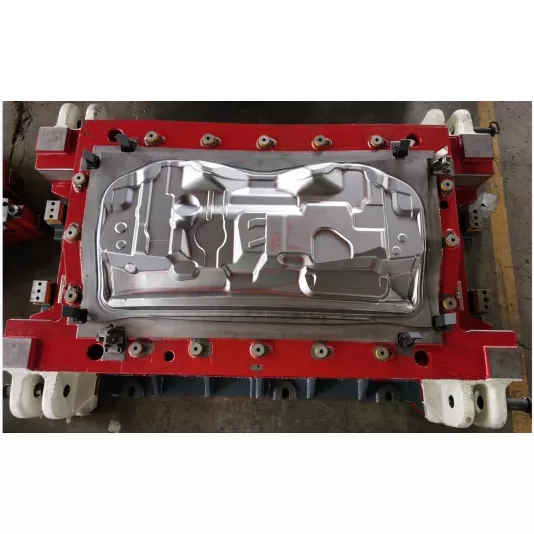

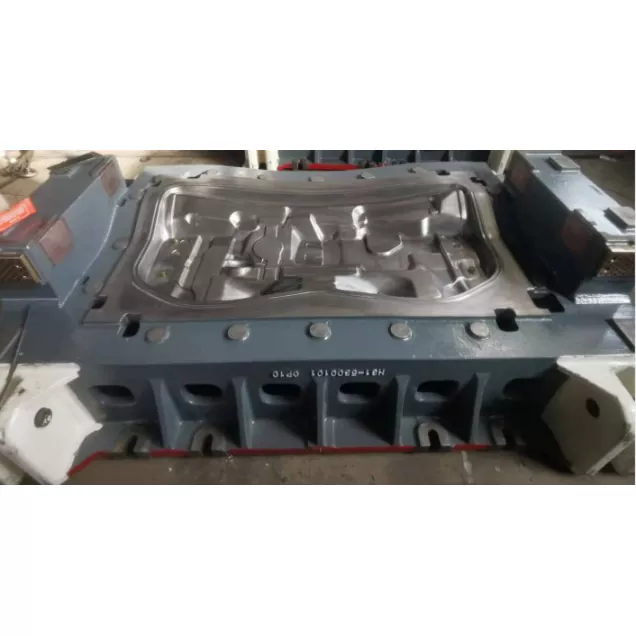

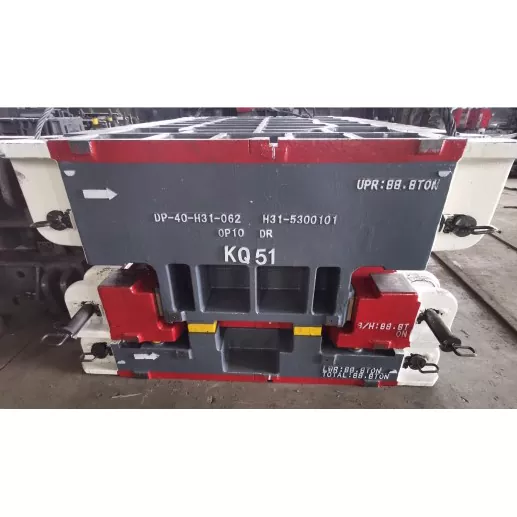

Щампи за щамповане на монтаж на автомобилен преден панел

SIKAIDA Automotive Front Panel Assembly Stamping Dies са независимо разработено прецизно оборудване от висок клас, подходящо за масово производство на предни панели. Обръщайки внимание на сложната структура и високите изисквания на модула на предния панел (големи панели на тялото), матрицата интегрира усъвършенствани технологии за решаване на ключови производствени предизвикателства. Фабриката е оборудвана с професионално оборудване и специализиран екип, който гарантира, че качеството на матрицата отговаря на стандартите.

Подробности за продукта

1. Оформяне на структурата на голям панел на тялото

Прецизен контрол на потока на материала и разтягането, ключова точност на размерите в рамките на ±0,1 mm, грешка при плоскост ≤0,15 mm/m; зоните за дълбоко изтегляне използват многопроходно прогресивно формоване, за да се избегнат дефекти на материала и да се подобри добивът.

2. Технология за формиране на сложна извита повърхност

Щамците за щамповане на сглобката на автомобилния преден панел използват хиперболоидно формоване и регулируема профилна структура. В комбинация с CAE анализ и оптимизация на процеса, той решава проблеми като набръчкване и напукване, постигайки повърхностна точност в рамките на ±0,05 mm, осигурявайки съвместимост със съседни компоненти.

3. Интегриран дизайн на подсилваща греда

Предният панел и подсилващата греда са интегрирани с помощта на технология с разделени кухини, адаптиране към материали с висока якост и осигуряване на геометричната точност на подсилващата греда (праволинейност ≤0,1 mm/m, паралелност ≤0,15 mm).

4. Многокомпонентно интегрирано формоване

Множество процеси са интегрирани, завършвайки многокомпонентно формоване в една операция на щамповане; модулният дизайн и бързата смяна на формата се адаптират към производството с множество спецификации, постигайки степен на използване на материала ≥80% и подобрявайки ефективността на производството.

5. Висока точност и безопасност

Високо прецизно насочване и контрол на обратната връзка на налягането осигуряват критична точност на отвора в рамките на ±0,05 mm; оптимизираният структурен дизайн осигурява проектирана деформация по време на сблъсъци, гарантирайки безопасността на пътниците.

6. Интелигентен контрол и оптимизация на процеси

Щамците за щамповане на сглобяване на предния панел на автомобилите използват CAE софтуер за оптимизиран дизайн, като използват триконтурен контрол и интелигентна система за наблюдение за наблюдение на състоянието на формоване в реално време, осигурявайки стабилно качество на продукта.

Продуктови характеристики и приложения

1. Пътнически превозни средства: Осигурява твърдост на каросерията и безопасност при сблъсък, отговаряйки на изискванията за външно уплътняване;

2. Търговски превозни средства: Издържа на тежки удари, осигурявайки структурна надеждност и издръжливост;

3. SUV/Превозни средства с повишена проходимост: Адаптира се към големи двигателни отделения, подобрявайки предната защита;

4. Електрически превозни средства: Адаптира се към специални изисквания, като батерии и охлаждащи канали, като същевременно има предвид олекотения дизайн;

5. Състезателни автомобили/автомобили с висока производителност: отговаря на изискванията за аеродинамика, лекота и висока твърдост;

6. Камиони/автобуси: Адаптира се към големи превозни средства, осигурявайки товароносимост и безопасност при сблъсък.

Въведение в производствения процес

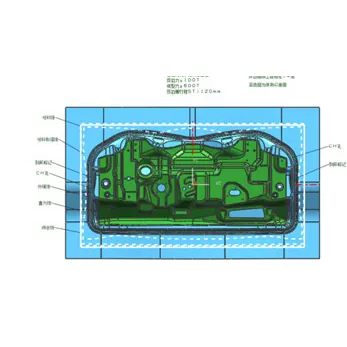

1. Проектиране и анализ на продукта

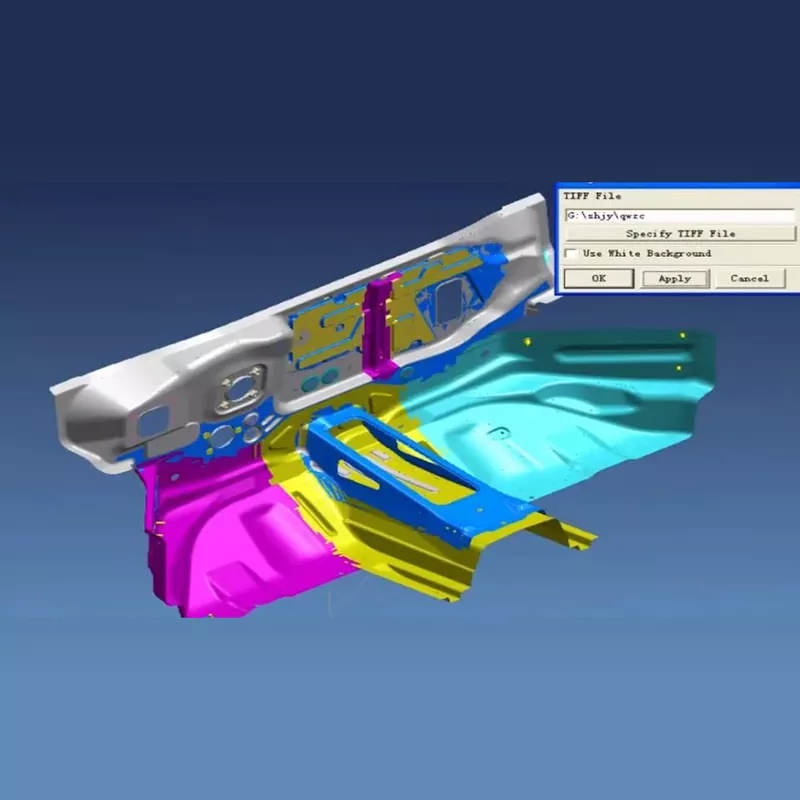

Използва се професионален софтуер за анализ на формоспособността и оптимизиране на процеса за определяне на оптимални параметри, балансиране на безопасността и точността на сглобяване.

2. Дизайн на структурата на матрицата

Пълен 3D дизайн, модулна структура, лесна поддръжка, адаптивна към автоматизирано производство и роботизирана работа.

3. Избор и подготовка на материала

- Работни части: избрана е стомана с висока твърдост, със специална сплав, използвана в зоните за дълбоко изтегляне;

- Основа на матрицата/стандартни части: Избрана е висококачествена стомана, за да се осигури здравина и прецизност;

- Повърхностна обработка: Азотиране, твърдо хромиране и др., за намаляване на триенето и адхезията.

4. Процес на прецизна обработка

Грубата обработка дава възможност за довършителна обработка. Завършването се извършва с помощта на оборудване от висок клас, като се постига грапавост на повърхността от Ra0,2, точност на позицията на отвора от ±0,01 mm и твърдост ≥HV950 след обработка за укрепване на повърхността.

5. Сглобяване и отстраняване на грешки

Прецизното сглобяване, отстраняването на грешки в параметрите на машината, проверката на първата част и пробното производство на партиди гарантират стабилност и надеждност на формата.

Тенденции на развитие

1. Лек и висока якост: Адаптиране към нови материали и използване на усъвършенствани процеси, балансиране на лекота и безопасност;

2. Оптимизиране на прецизност и безопасност: Развитие към прецизност на микронно ниво, укрепване на онлайн откриването и оптимизирането на сблъсък;

3. Гъвкаво производство: Бърза смяна на матрицата (≤15 минути), адаптивна към многосортно производство на малки партиди;

4. Цифрово отстраняване на грешки: Комбиниране на цифрови близнаци за съкращаване на циклите на разработка с повече от 30%;

5. Зелено производство: Екологично и енергоспестяващо, адаптиране към нуждите на новите енергийни превозни средства.

Често задавани въпроси

Въпрос 1: Какви материали обикновено се използват в матриците за щамповане на предния панел на автомобилите?

A1: Работните части използват главно стомани с висока твърдост като SKD11, Cr12MoV и DC53. За части за дълбоко изтегляне и зони за формиране на армиращи греди се използва високоскоростна стомана или циментиран карбид от праховата металургия. Рамката на матрицата използва структурни стомани като стомана 45 и Q235, а стандартните части като направляващи колони и водещи втулки използват лагерна стомана GCr15. За високо взискателни извити формоващи повърхности понякога се използват керамични или диамантени материали за покритие, за да се осигури устойчивост на износване и експлоатационен живот на формата.

В2: Колко дълъг е производственият цикъл за формите за сглобяване на предната част на автомобила?

A2: В зависимост от сложността и изискванията за прецизност на монтажа на предната част, производственият цикъл обикновено е 16-24 седмици. Стандартните форми за сглобяване на предната облицовка отнемат приблизително 16 седмици, сложните извити форми на предната облицовка отнемат 20 седмици, а свръхголемите или леки форми за сглобяване на предната облицовка може да изискват повече от 24 седмици. Специфичният цикъл зависи от сложността на структурата на предната облицовка, трудността на оформянето на извита повърхност и изискванията за безопасност при сблъсък.

Q3: Какъв е експлоатационният живот на формите?

A3: При нормални условия на използване и поддръжка, продължителността на живота на формите за щамповане на предния панел може да достигне над 300 000 цикъла. Чрез избора на висококачествени материали, подходяща топлинна обработка и прецизна машинна обработка, животът на някои форми може да достигне 500 000 цикъла. Участъци с високо износване, като дълбоко изтеглени зони на формоване, подсилващи повърхности за формоване на греди и извити повърхности изискват редовна поддръжка и подмяна, за да се гарантира качество на продукта и стабилност на формоване.

Q4: Как са гарантирани прецизността и безопасността на модула на предната част?

A4: Чрез оптимизиране на параметрите на процеса на формоване чрез CAE анализ, използване на високопрецизна направляваща система, контролиране на еластичността на материала и разпределението на дебелината и редовно инспектиране и поддържане на прецизността на матрицата, точността на размерите на модула на предния панел може да се контролира в рамките на ±0,1 mm, а плоскостта на свързващите повърхности може да достигне в рамките на 0,15 mm/m. Едновременно с това разумният структурен дизайн и процесът на термична обработка гарантират, че модулът на предния панел има достатъчна структурна здравина и ефективност при сблъсък.

Въпрос 5: Кои са ключовите контролни точки в производствения процес на щампи за щамповане на предния панел на автомобила?

A5: Ключовите контролни точки при производството на формите за сглобяване на предния панел включват: ① Прецизна обработка на големи профили на покривната повърхност, за да се осигури плоскост и точност на повърхността; ② Укрепване на качеството на формоване на гредовите конструкции, за да се осигури позиция и здравина; ③ Контрол на материалния поток на сложни извити повърхности, за да се избегне образуването на дефекти; ④ Прецизна обработка на монтажните отвори за осигуряване на точност на сглобяването; ⑤ Процес на термична обработка за осигуряване на твърдост и издръжливост. Всяка контролна точка изисква стриктна проверка на качеството и контрол на процеса, особено прецизния контрол на оформянето на голямо покритие и сложни извити повърхностни структури.
