Щампа за щамповане на вътрешния панел на автомобилния капак

SIKAIDA Automotive Hood Inner Panel Stamping Die е голяма и сложна система за щамповане, специално проектирана за оформяне на основната рамка на вътрешния панел на капака. Това не е единична матрица, а цялостно оборудване, обхващащо множество процеси, осигуряващи стабилно формоване на големи, високопрецизни компоненти на тялото.

Основни характеристики на продукта:

1. Голям размер и сложна структура

Стандартните размери на матрицата за щамповане на вътрешния панел на автомобилния капак са >800 mm дължина и >600 mm ширина, което изисква оформяне на подсилващи ребра, монтажни отвори и други характеристики. Той включва основни компоненти като горни и долни матрици, както и система за прецизно насочване, позициониране и разтоварване, за да се осигури стабилно и точно щамповане.

2. Свръхвисока прецизност и високо качество

Щампованите части имат допустими отклонения на размерите, контролирани в рамките на ±0,1 mm, без дефекти като пукнатини, бръчки и драскотини. Самата матрица се подлага на стриктно производство, прецизност на насочване и контрол на разпределението на налягането, отговаряйки на стандартите за качество на свързаните външни компоненти.

3. Разширен интегриран процес на формоване

Интегрирането на множество процеси, като дълбоко изтегляне и формоване, постига еднократно формоване, прецизно контролиране на потока на материала и компенсация на пружинното връщане. CAE симулацията се използва за прогнозиране на проблеми, осигурявайки стабилно и надеждно щамповане.

4. Система за матрици за тежък режим на работа

Машината за щамповане на вътрешния панел на автомобилния капак тежи десетки тонове и изисква широкомащабно оборудване под налягане от над 2000 тона. Той е оборудван с високо прецизни направляващи стълбове, направляващи втулки и други компоненти, подходящи за дългосрочно масово производство с висока интензивност.

5. Висококачествена повърхностна обработка

Повърхността на формата е огледално полирана (Ra≤0.4μm). Твърдостта на повърхността и параметрите на покритието са оптимизирани за различни материали, за да се осигури устойчивост на износване и стабилно качество на повърхността.

Производствен процес

1. Анализ на продукта и проектиране на процеса

Щампата за щамповане на вътрешния панел на автомобилния капак използва CAE софтуер, като AutoForm и Dynaform, за да анализира способността за щамповане, да предвиди дефекти, да оптимизира процесите и да определи разумни параметри на щамповане, полагайки основата за производство.

2. Дизайн на мухъл

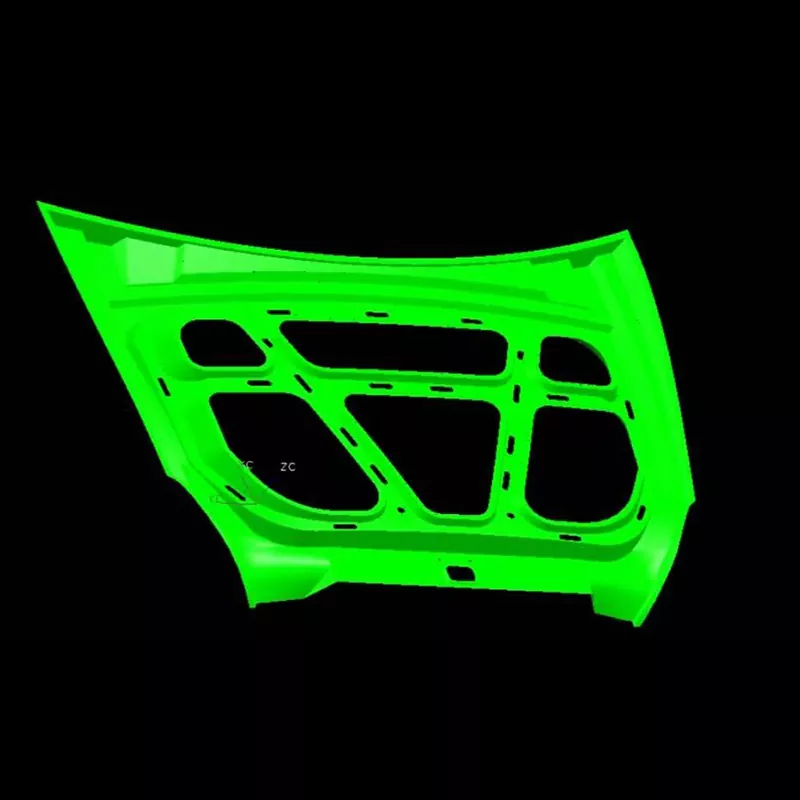

Пълният 3D дизайн се изпълнява с помощта на UG и CATIA за усъвършенстване на структурата на всеки компонент, като се гарантира, че здравината, твърдостта и прецизността на формата отговарят на производствените изисквания.

3. Избор на материал

Корпусът на матрицата за щамповане на вътрешния панел на автомобилния капак е направен от стомана 45 и 42CrMo, докато профилите и ключовите части използват инструментална стомана като Cr12MoV (HRC48-52 след термична обработка). За направляващите колони и втулки е използвана износоустойчива стомана.

5. Прецизна обработка

Груба обработка и високоскоростна CNC прецизна обработка (точност на повърхността ±0,01 mm), комбинирани с рязане с тел, EDM и други специални процеси на обработка, както и топлинна обработка и повърхностна обработка, гарантират, че производителността на формата отговаря на стандартите.

6. Сглобяване и пробно формоване T0

След сглобяването формата се тества на преса. Параметрите се коригират многократно, пробите се проверяват, а формата се модифицира и оптимизира, докато всички показатели на продукта отговарят на стандартите.

Приложение на продукта

SIKAIDA Automotive Hood Inner Panel Stamping Die се използва широко в производството на вътрешни панели на предния капак за пътнически автомобили и търговски превозни средства, като ефективно оформя сложни извити повърхностни части и поддържа ефективната и стабилна работа на производствените линии на автомобилните производители.

Тенденции в развитието:

1. Изключително голямо интегрирано формоване

 Тенденцията към интегрирани вътрешни панели на капака увеличава изискванията за тонажа и размера на формата. Широкото използване на преси с капацитет от 2000 тона и повече увеличава сложността на дизайна и производството.

2. Лека материална адаптация

Разширяването на приложенията на стомана с висока якост и алуминиеви сплави налага корекции на параметрите на дизайна на матрицата, поставяйки нови предизвикателства пред производствената технология.

3. Интелигентно производство и цифровизация

Използвайки CAE симулация, CNC машинни инструменти и цифрови двойни технологии, ние постигаме цифрово управление на целия жизнен цикъл на формите, подобрявайки прецизността и ефективността.

4. Бърза смяна на формата и автоматизирано производство

Ние оптимизираме функциите за бързо позициониране и заключване на формите, като ги интегрираме с автоматизирани производствени линии, за да отговорим на нуждите на многосортното производство на малки партиди.

Щампата за щамповане на вътрешния панел на капака на автомобила SIKAIDA интегрира технологии от множество области, представлявайки напредналото ниво на щамповани щанци. С цикъл на разработка от 8-15 месеца и високи разходи, това е важен еталон за корпоративна сила. Той ще продължи да се надгражда заедно с лекото и интелигентно развитие на автомобилната индустрия, осигурявайки подкрепа за висококачественото развитие на глобалната автомобилна индустрия.
