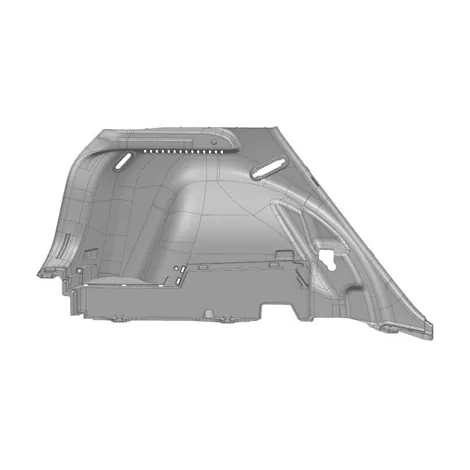

Щампа за щамповане на автомобилен ляв страничен панел

SIKAIDA Automotive Left Side Panel Stamping Die е голяма, високопрецизна и сложна система от инструменти за щамповане, разработена от SIKAIDA за щамповане на левия интегрален страничен панел от стоманени или алуминиеви листове. Това не е единична матрица, а цялостна интегрирана система, включваща ключови компоненти като щанци за заготовка, щанци за изтегляне, щанци за подрязване и щанци за фланцоване. Производственото ниво на този продукт директно представя най-високия стандарт на матрици за щамповане на панели на автомобилни каросерии и е основен символ на всеобхватната сила на SIKAIDA като професионален доставчик в индустрията на матриците.

Подробни характеристики на продукта

1. Голям размер и сложна структура

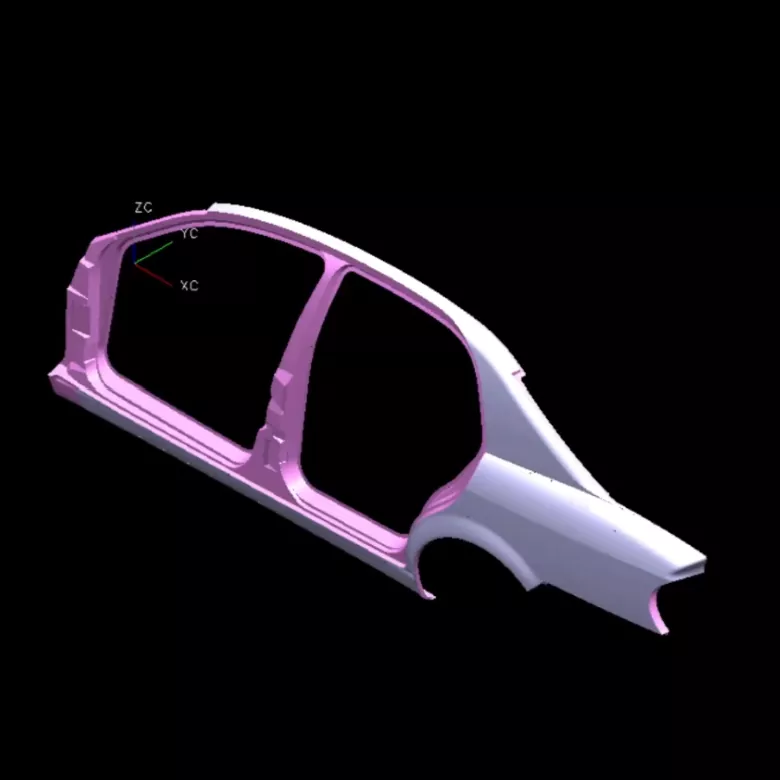

Левият страничен панел на автомобил е голям по размер (обикновено над 1,5 метра дължина и 0,8-1 метър ширина), със сложна форма, включително дълбоки чертащи елементи, сложни извивки, отвори за прозорци и характерни линии. Машината за щамповане на автомобилния ляв страничен панел на SIKAIDA може прецизно да оформи монтажните отвори, подсилващите ребра и фланцовите детайли на страничния панел. Чрез професионален симулационен анализ и оптимизиране на структурата на формата, той осигурява разумно разпределение на напрежението и стабилно формоване.

2. Изисквания за висока точност и високо качество

Като основен външен компонент на автомобила, левият страничен панел трябва да бъде без драскотини, бръчки, вдлъбнатини и други дефекти. SIKAIDA стриктно контролира качеството, със строги изисквания за покритие на повърхността на формата и разпределение на налягането. Повърхностите за оформяне на ключове са фино полирани до огледално покритие, като ефективно се избягват повърхностни дефекти, причинени от триенето между ламарината и формата по време на щамповане.

3. Многопроцесно интегрирано формоване

Щамповането на левия страничен панел изисква непрекъснато завършване на множество процеси, включително заготовка, изтегляне, подрязване и фланцоване. Щампата за щамповане на автомобилния ляв страничен панел на SIKAIDA работи безпроблемно с модерни автоматизирани производствени линии, използвайки технология за роботизиран трансфер за постигане на непрекъснато щамповане с много станции. Това балансира производствената ефективност с постоянно качество на продукта, а научното оформление на процеса съкращава производствените цикли и намалява разходите.

4. Комплексна направляваща и балансираща система

Обръщайки се към сложните форми и големите размери на страничните панели, матрицата е оборудвана с високопрецизна направляваща система (водещи стълбове, направляващи втулки, странични направляващи плочи), за да се осигури прецизно затваряне на горната и долната матрица. Изчерпателна система за балансиране (азотни пружини, механични балансиращи блокове) осигурява стабилно и безопасно щамповане, удължавайки живота на матрицата.

5. Усъвършенствана система за смазване и вентилация

Матрицата разполага със сложна автоматична система за смазване, която автоматично прилага смазка по време на щамповане, намалявайки триенето между ламарината и матрицата и подобрявайки качеството на формоване. Големите матрици за изтегляне са оборудвани с многоточкова вентилационна система за предотвратяване на гънки, вдлъбнатини и други дефекти при формоване, причинени от задържан въздух.

Продуктови характеристики и приложения

SIKAIDA Automotive Left Side Panel Stamping Die се използва предимно в производството на странични панели за леки автомобили като седани, SUV и MPV. Може да се използва и при производството на странични панели на кабината и други покрития за търговски превозни средства. Формите са изработени от високоякостна легирана стомана, с ключови повърхности, подложени на топлинна обработка и прецизно полиране, което води до висока устойчивост на износване, висока прецизност и дълъг експлоатационен живот. Като професионална фабрика с богат производствен опит, SIKAIDA може да персонализира решения за форми според различните модели превозни средства и нуждите на клиентите, отговаряйки на разнообразните производствени изисквания на автомобилната индустрия.

Въведение в производствения процес

1. Анализ на продукта и CAE симулация

Преди проектирането на матрицата, SIKAIDA използва професионален софтуер за симулация на щамповане като AutoForm и Dynaform, за да предскаже възможността за формоване, напрежението и пружинното връщане на страничните панели, идентифицирайки рисковете за качеството предварително, оптимизирайки решенията на процеса и структурите на матрицата и намалявайки разходите за изпробване и модификация.

2. Дизайн на мухъл

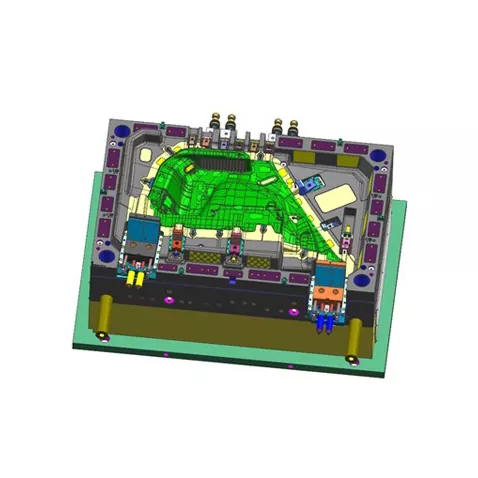

Усъвършенстван софтуер за 3D проектиране като UG и CATIA се използва за завършване на пълния 3D дизайн на всички компоненти, включително горната форма, долната форма и пръстена за налягане. Фактори като дебелина на ламарината и компенсация на пружинното връщане се вземат предвид изцяло, за да се гарантира точност и стабилност на формата. Проектната схема се преглежда и потвърждава от професионални инженери.

3. Избор на материал

Субстратът на матрицата за щамповане на левия страничен панел на автомобила използва висококачествена въглеродна структурна стомана (като 45 стомана) или легирана структурна стомана (като 42CrMo), за да осигури издръжливост и твърдост. Работните части (профили, режещи ръбове) използват високовъглеродна инструментална стомана с високо съдържание на хром (като Cr12MoV, SKD11) или прахова металургична стомана, за да осигурят висока твърдост, висока устойчивост на износване и да удължат живота на формата.

4. Прецизна обработка

- Груба обработка: Първоначалната обработка се извършва с помощта на голяма портална фреза или CNC портален обработващ център, с възможност за довършителна обработка.

- Финална обработка: Прецизната обработка на профили и режещи ръбове с високоскоростен CNC обработващ център гарантира точност на размерите и грапавост на повърхността.

- Специална обработка: Електроерозийната обработка (EDM) се използва за обработка на сложни профили и ъгли; тел EDM се използва за обработка на прецизни отвори и контури; закаляването и темперирането се извършват за постигане на твърдост 48-52 HRC.

- Повърхностна обработка: Твърдо хромиране или азотиране се нанася върху профилите за подобряване на твърдостта и устойчивостта на износване, като същевременно се извършва предотвратяване на ръжда и обезмасляване.

5. Сглобяване и отстраняване на грешки (T0 пробна форма)

Всички компоненти се сглобяват в цялостна форма, монтирана върху оборудването за щамповане за пробно формоване. Професионалните техници многократно коригират параметрите на процеса като налягане и ход, докато се произведе квалифицирана част. След проверка на първия брой и потвърждение на измерването на размерите, той се доставя на клиента.

Тенденции на развитие

1. Изключително голямо интегрирано формоване

Автомобилните странични панели се развиват към по-големи интегрирани структури, изискващи по-висок тонаж на матрицата (до 2000 тона и повече) и стабилност на размерите. SIKAIDA непрекъснато оптимизира дизайна и технологията на обработка, позволявайки разработването на ултра-големи интегрирани матрици за щамповане на странични панели, за да отговорят на нуждите на новите енергийни превозни средства и моделите от следващо поколение.

2. Леко приложение на материала

С развитието на автомобилното олекотяване широко се използват нови материали като стомана с висока якост и алуминиеви сплави. SIKAIDA оптимизира структурата на формата и технологията за обработка на повърхността, за да се адаптира към характеристиките на формоване на нови материали (напр. матриците за изтегляне от алуминиева сплав са оборудвани със специални покрития и системи за смазване).

3. Интелигентно производство и цифровизация

Сензори за налягане и температура са вградени във формата за наблюдение на параметрите на щамповане в реално време, позволявайки предсказуема поддръжка и оптимизация на процеса. В комбинация с цифрова двойна технология за виртуално отстраняване на грешки, цикълът на разработка може да бъде съкратен с 20-30%, подобрявайки ефективността на R&D.

4. Бърза смяна на матрицата и автоматизация

За нуждите на производството на множество разновидности, малки партиди, матрицата приема структура за бърза смяна на матрицата (бързо затягане, автоматично позициониране), съчетана с автоматизирани роботи и системи за визуална инспекция, постигайки висока степен на автоматизация в производството на щамповане и подобрявайки гъвкавостта на производството.

Често задавани въпроси

Въпрос 1: Какви материали обикновено се използват за автомобилната щамповаща матрица на левия страничен панел?

A1: Основата на формата обикновено използва висококачествена въглеродна структурна стомана (като 45 стомана) или легирана структурна стомана (като 42CrMo). Работните части (профили, режещи ръбове) използват високовъглеродна инструментална стомана с високо съдържание на хром (като Cr12MoV, SKD11) или прахова металургична стомана, за да осигурят висока твърдост (48-52 HRC) и висока устойчивост на износване. Някои форми от висок клас използват циментиран карбид или технология за повърхностно покритие за подобряване на живота.

Въпрос 2: Колко дълъг е производственият цикъл за щампована форма за ляв страничен панел на автомобил?

A2: Производственият цикъл на матрици за щамповане за левия страничен панел на автомобил обикновено варира от 8 до 15 месеца в зависимост от фактори като сложността на детайла, изискванията за точност и производствения капацитет. Цикълът на разработка на матрици със сложна извита повърхност на страничния панел може да надхвърли 15 месеца, докато матрици с проста структура могат да бъдат завършени в рамките на 8 до 10 месеца. Целият процес, от проектиране и обработка до сглобяване и отстраняване на грешки, изисква сътрудничество между множество отдели.
