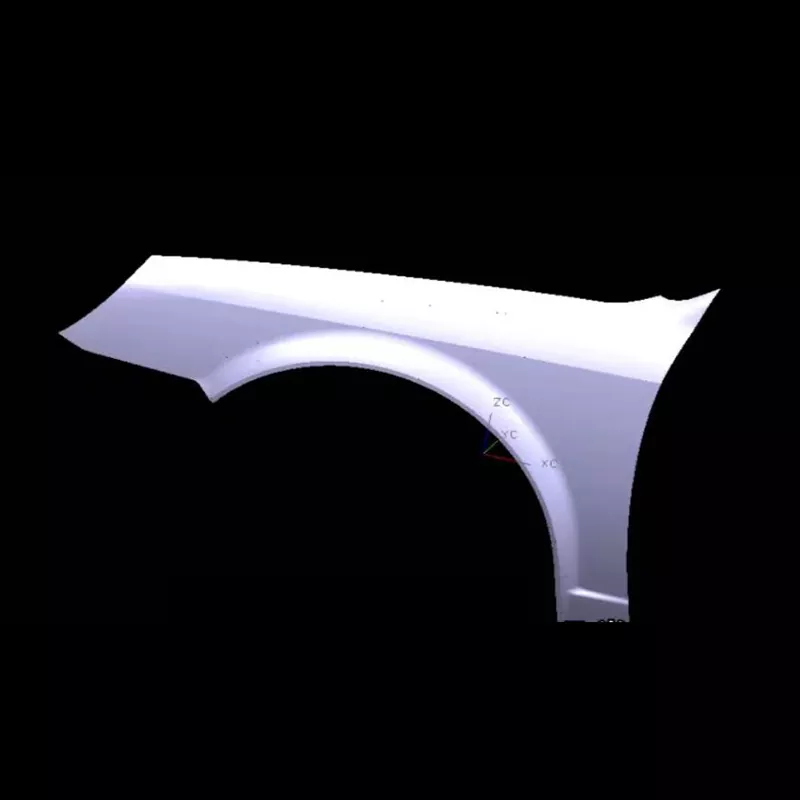

Щампа за щамповане на автомобилен ляв калник

Машината за щамповане на левия калник на SIKAIDA е голяма, високопрецизна матрица, използвана за щамповане на панели на левия калник, изискваща формоване на сложни извити повърхности и ленти на ръбове. Като водещ производител на матрици за щамповане на автомобили в Китай, SIKAIDA притежава богат опит в научноизследователска и развойна дейност и производство, водеща продуктова технология и предоставя надеждни решения за матрици на глобалните производители на автомобили.

Подробности за продукта

1. Голяма и сложна структура

Тази щамповаща матрица за ляв калник на автомобила е с голям размер (над 800 мм дължина и над 500 мм ширина), със сложни повърхности, изискващи оформяне на различни извити повърхности и функции за ленти на ръбове, изискващи изключително висока прецизност. SIKAIDA, със своя усъвършенстван дизайн и технология за обработка, може перфектно да се адаптира към стилистичните нужди на различни модели превозни средства.

2. Изисквания за висока точност и висок гланц

Левият калник е открита повърхност и не трябва да има повърхностни дефекти; следователно грапавостта на повърхността на матрицата трябва да бъде под Ra0.4. SIKAIDA стриктно контролира всеки етап от производството, за да гарантира прецизността на матрицата и качеството на външния вид на щампованите части.

3. Сложен процес на формоване

Машината за щамповане на левия калник интегрира множество процеси като изтегляне, подрязване и щанцоване и е съвместима с едноетапни процеси на изтегляне и хидроформоване. SIKAIDA оптимизира схемата на процеса, за да намали ефективно разходите и да увеличи ефективността.

4. Сложна формираща система

За отрицателния ъгъл и подрязаната структура на левия калник, матрицата е оборудвана със сложни механизми като плъзгачи и клинове, комбинирани с разумно теглене и вентилационна система, за да се избегне образуването на дефекти и да се подобри степента на добив.

5. Система за прецизно насочване и позициониране

Високопрецизните направляващи компоненти осигуряват точно подравняване на горната и долната матрица, а усъвършенствано устройство за позициониране осигурява точно позициониране на ламарината, подобрявайки точността на щамповане и живота на матрицата.

Продуктови характеристики и приложения

Тази матрица за щамповане на ляв калник за автомобили е подходяща за производството на различни автомобилни леви калници, създавайки аеродинамично опростени форми. Съвместим е с различни материали като стомана и алуминиеви сплави. Като професионален доставчик SIKAIDA предлага персонализирани услуги, за да отговори на нуждите на различни модели превозни средства.

Въведение в производствения процес

1. Анализ на продукта и CAE симулация

CAE симулацията се извършва с помощта на софтуер като AutoForm за прогнозиране и разрешаване на дефекти като напукване и набръчкване, гарантирайки качеството на дизайна и производството на формата.

2. Дизайн на мухъл

Пълният 3D дизайн се извършва с помощта на софтуер UG и CATIA за усъвършенстване на детайлите на компонентите, осигурявайки разумна структура на формата и надеждна работа.

3. Избор на материал

Основата на матрицата за щамповане на левия калник на автомобила е изработена от висококачествени стомани като стомана 45 и 42CrMo, докато работните части използват специални стомани като Cr12MoV, осигуряващи висока твърдост и висока устойчивост на износване, подходящи за дългосрочно щамповане с висока интензивност.

4. Прецизна обработка

Специализирани процеси на обработка, включително груба обработка, високоскоростна CNC обработка, рязане на тел и фино полиране, комбинирани със закаляване и темпериране (твърдост HRC48-52), отговарят на изискванията за прецизност и грапавост на повърхността.

5. Сглобяване и отстраняване на грешки (T0 пробно формоване)

След сглобяването формата се тества на машината. Параметрите на процеса се регулират многократно и матрицата е оптимизирана, за да се гарантира, че щампованите части са квалифицирани и матрицата може да бъде директно масово произведена.

Тенденции в развитието:

1. Изключително леко интегрирано формоване

Левият калник се развива към по-големи размери и интегриран дизайн. SIKAIDA използва усъвършенствани процеси като горещо формоване, за да разработи форми, подходящи за изисквания за висока якост и леко тегло.

2. Интелигентизация и цифровизация

Сензорите са вградени в автомобилната щамповаща матрица за ляв калник за наблюдение в реално време. В комбинация с технологията за цифрови близнаци се постига виртуално отстраняване на грешки, съкращавайки цикъла на разработка и подобрявайки степента на успех на пробното формоване.

3. Многоматериално и композитно формоване

Адаптиране към нови материали като алуминиеви сплави и въглеродни влакна, съответните процеси на композитно формоване и форми са разработени, за да отговорят на разнообразните пазарни изисквания.

4. Приложения за адитивно производство

Използването на технология за 3D печат за производство на сложни компоненти на матрицата подобрява производителността на матрицата, съкращава производствените цикли и подчертава предимствата на производството на сложни структури.

Машината за щамповане на ляв калник на SIKAIDA е типичен пример за отливка за панел на автомобилно тяло. Неговият цикъл на разработка от 8-15 месеца и високата цена подчертават силата на компанията. Като професионален производител и доставчик в Китай, SIKAIDA ще бъде в крак с тенденциите в индустрията, непрекъснато ще оптимизира своите продукти и ще предоставя висококачествени решения за форми на глобални клиенти.

Често задавани въпроси

Въпрос 1: Какви материали обикновено се използват в матриците за щамповане на левия калник на автомобилите?

A1: Основата на формата обикновено използва висококачествена въглеродна структурна стомана (като 45 стомана) или легирана структурна стомана (като 42CrMo). Работните части (профили, режещи ръбове) използват високовъглеродна инструментална стомана с високо съдържание на хром (като Cr12MoV, SKD11) или прахова металургия (като CPM-D2), за да осигурят висока твърдост, висока устойчивост на износване и добра якост.

Въпрос 2: Колко дълъг е производственият цикъл за щампи за щамповане на ляв калник на автомобил?

A2: Цикълът на разработка на матрици за щамповане за левия калник на автомобили е дълъг (обикновено 8-15 месеца) и цената е висока (достигаща милиони до десетки милиони RMB), което го прави ключов показател за измерване на цялостната сила на компаниите за производство на матрици. Тъй като автомобилите се развиват към интелигентност, електрификация и олекотяване, техническите изисквания за техните матрици ще продължат да се увеличават.
