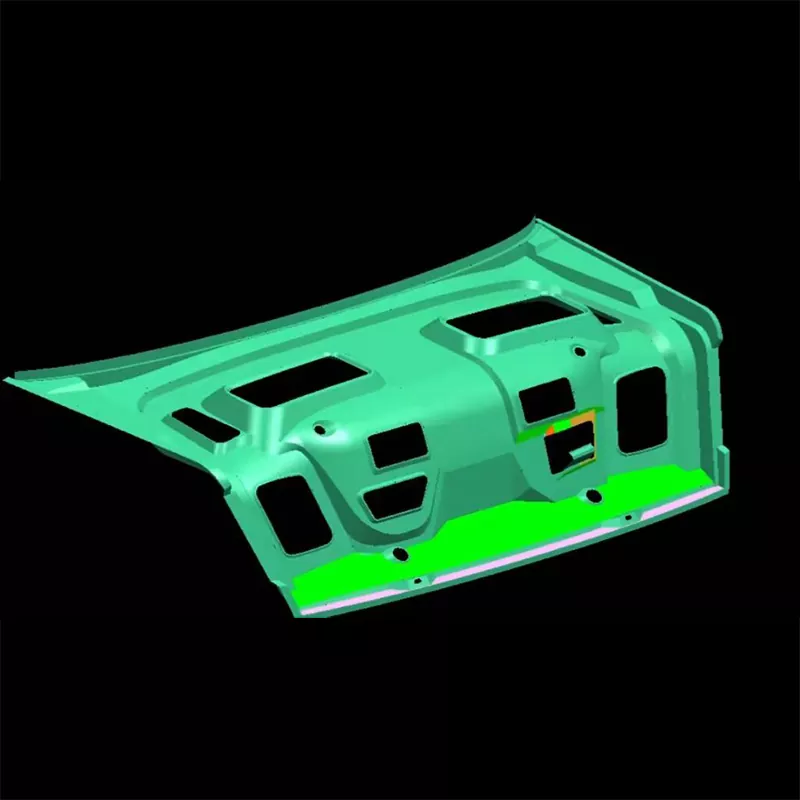

Щампа за щамповане на вътрешния панел на капака на автомобила

Щампата за щамповане на вътрешния панел на автомобилния капак на багажника SIKAIDA е голяма, сложна и високопрецизна интегрирана система за формоване, използвана за щамповане на студено валцована стомана, неръждаема стомана, алуминиева сплав и други метални листове в квалифицирани вътрешни панели на капака на багажника. Това не е единична форма, а многостанционна прогресивна или композитна система за формовка, която може да завърши процесите на формоване, подрязване, щанцоване и флангиране в една операция. Това е еталон за технологията за формоване на панели за автомобилни каросерии, като директно определя външния вид, годността и структурните характеристики на крайния продукт.

Основни характеристики на продукта

1. Голям размер и сложна структура

Вътрешните панели на капака на багажника обикновено са с дължина над 1,2 метра и ширина 0,8-1,0 метра, със сложни форми, включително подсилващи ребра, монтажни отвори и фланцови конструкции. Щампата за щамповане на вътрешния панел на капака на автомобилния капак използва многобройни повърхности със свободна форма и многопозиционна непрекъсната обработка, за да осигури прецизно формоване на сложни контури.

2. Свръхвисока точност и качество на повърхността

Като външен и структурен компонент, вътрешният панел на багажника не изисква драскотини, бръчки или пукнатини. Формите на SIKAIDA се отличават с ултра-гладки повърхности, равномерно разпределение на напрежението и оптимизиран материален поток, постигнати чрез високопрецизна обработка и усъвършенствани технологии за повърхностна обработка.

3. Съвместимост с много материали

Съвместима с различни листови материали като студено валцована стомана, поцинкована стомана, неръждаема стомана и алуминиеви сплави, структурата на матрицата е оптимизирана за производителността на формоване и пружинните характеристики на различни материали. Той може да интегрира специални системи за позициониране и разпознаване, за да постигне гъвкаво производство.

4. Механизъм за комплексно формоване и автоматизация

За многобройни отрицателни ъгли и подрязани структури, матрицата за щамповане на вътрешния панел на капака на автомобилния капак на багажника е оборудвана с пълен клин, плъзгач и хидравличен оформящ механизъм, съчетан с автоматично подаване, прецизно позициониране и стабилна система за разтоварване, което позволява надеждно безпилотно масово производство.

5. Интелигентно наблюдение и контрол

Формата интегрира сензори за налягане, детектори за изместване и температурни контролери за постигане на мониторинг в реално време на процеса на формоване, самооптимизиране на параметрите и проследимост на качеството, осигурявайки последователност на партидните продукти.

Области на приложение

Щампите за щамповане на вътрешния панел на багажника SIKAIDA се използват широко в различни пътнически превозни средства и свързани области:

- Седани, хечбеци, SUV, MPV

- Нови енергийни превозни средства (чисто електрически, plug-in хибридни, хибридни)

- Производство на автомобилни части

- Пазар за следпродажбен ремонт и замяна на автомобили

С развитието на леките превозни средства, прилагането на вътрешни панели на багажника от алуминиева сплав става все по-широко разпространено. Нашата технология за формоване продължава да се надгражда, за да се адаптира към по-високи изисквания за материали и процеси.

Производствен процес

1. Анализ на продукта и CAE симулация

Щампата за щамповане на вътрешния панел на капака на автомобилния капак използва софтуера AutoForm и Dynaform за анализ на възможностите за формоване, прогнозиране на пружинното връщане и симулация на разпределението на дебелината, за да се избегнат проактивно формовъчни дефекти като напукване, набръчкване и пружинно връщане.

2. Дизайн на мухъл

Пълен 3D дизайн с помощта на софтуера UG, CATIA и SolidWorks, обхващащ повърхностен дизайн, системи за насочване, разтоварване и позициониране, напълно съвпадащи със свойствата на материала и параметрите на оборудването.

3. Избор на материал

- Работни части: Cr12MoV, SKD11, W6Mo5Cr4V2 (висока твърдост, висока устойчивост на износване)

- Основно тяло: стомана 45#, Q235 (висока якост, висока твърдост)

- Водещи стълбове и втулки: Лагерна стомана, SUJ2 (стабилна точност)

4. Прецизна обработка

- Груба обработка: портално фрезоване, телена EDM

- Финишна обработка: Високоскоростен CNC (точност ±0.01 mm), шлайфане, полиране

- Специална обработка: електроерозионна обработка (EDM), електрополиране

- Повърхностна обработка: Азотиране, хромиране, DLC покритие

5. Монтаж и T0 пробна форма

След завършване на сглобяването и прецизното тестване на всички части се извършва пробно формоване и проверка на първата част. Извършват се непрекъснати модификации и оптимизации на формата, докато се постигне стабилно масово производство.

Тенденции на развитие

1. Олекотяване и интегрирано формоване: Използвайки алуминиеви сплави и стомана с висока якост, множество компоненти са интегрирани в един модул, намалявайки броя на частите и точките на свързване.

2. Технологии за термоформоване и хидроформоване: Широко прилагани за материали с висока якост, формите са оборудвани с усъвършенствани системи за контрол на температурата и устойчиви на висока температура материали, постигайки температури на формоване от 500-900 ℃.

3. Интелигентно производство и дигитализация: Интегриране на сензорни мрежи и комбиниране на цифрова двойна технология, виртуално пускане в експлоатация, предсказуема поддръжка и самооптимизиране на процеса са постигнати.

4. Приложения за производство на добавки: 3D печатът се използва за производство на сложни канали за охлаждаща вода и леки конструкции, подобрявайки ефективността на формите и съкращавайки производствените цикли.

5. Технология за многоматериално формоване: Адаптивна към стоманено-алуминиеви и пластмасово-метални композитни структури на каросерията, отговарящи на специалните нужди на многоматериално формоване.

Често задавани въпроси

Q1: Какви материали обикновено се използват в матрицата за щамповане на вътрешния панел на капака на автомобила?

A1: Работната част на матрицата използва главно високовъглеродна инструментална стомана с високо съдържание на хром (като Cr12MoV, SKD11) и бързорежеща стомана, за да се осигури висока твърдост и устойчивост на износване; основната част използва структурна стомана като стомана 45 и Q235 за осигуряване на здравина; направляващите колони и втулки използват лагерна стомана или SUJ2. Изборът на материал за формата ще бъде коригиран за различни формовъчни материали; например при формоването на алуминиеви сплави ще се обръща повече внимание на антизалепването и топлопроводимостта на материала.

Въпрос 2: Колко дълъг е производственият цикъл на матрицата за щамповане на вътрешния панел на капака на автомобилния багажник?

A2: Щамповането на вътрешния панел на багажника на автомобила обикновено отнема 8-15 месеца от проектирането до доставката. Конкретният цикъл зависи от сложността на продукта, вида на материала, изискванията за прецизност и техническото ниво на фирмата производител. Сложните матрици за формоване от една част или матриците, използващи нови материали, може да имат по-дълъг цикъл на разработка.

Q3: Как да се гарантира качеството на формоване на вътрешния панел на багажника?

A3: Осигуряването на качество на формоване изисква контрол от множество аспекти: Първо, предварителен CAE симулационен анализ за прогнозиране на потенциални дефекти на формоване; второ, прецизност в производството на матрици, като повърхностното покритие обикновено изисква Ra0,4 или по-високо; трето, оптимизиране на параметрите на процеса, включително налягане, ход и смазване; четвърто, използване на усъвършенствани системи за наблюдение за наблюдение на процеса на формоване в реално време; и пето, строга проверка на суровините и контрол на стабилността на процеса.

Q4: Какъв е експлоатационният живот на формата?

A4: В зависимост от материала и процеса, експлоатационният живот на матрицата за щамповане на вътрешния панел на капака на автомобила обикновено е между 300 000 и 1 000 000 цикъла. Използването на висококачествени материали за формите и подходящи процеси на термична обработка, съчетани с подходяща поддръжка, могат значително да удължат живота на матрицата. Експлоатационният живот на матриците за формоване от алуминиева сплав обикновено е по-дълъг от този на матриците за формоване на стомана.

Q5: Как да отговорим на изискванията за формиране на различни материали?

A5: Формите трябва да бъдат специално проектирани за различни материали. Например формоването на стомана изисква по-голяма сила на формоване и по-добро смазване; формоването на алуминиеви сплави изисква отчитане на адхезията на материала и топлопроводимостта; и формоването на стомана с висока якост изисква по-голяма компенсация на пружината. Чрез регулиране на формата на матрицата, параметрите на процеса и повърхностната обработка могат да се адаптират характеристиките на формоване на различни материали.
