Щампа за щамповане на автомобилния десен страничен панел

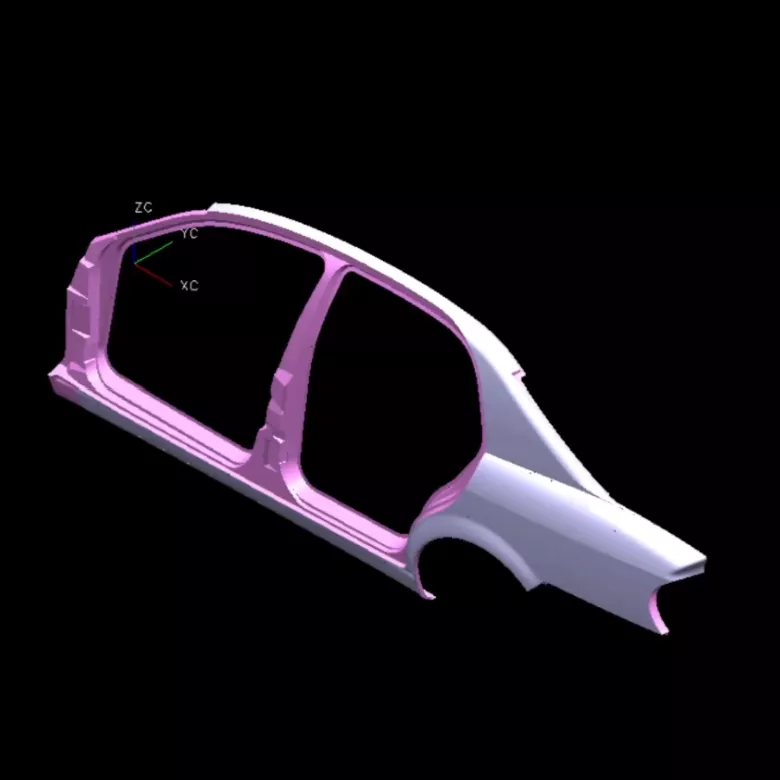

Машината за щамповане на автомобилния десен страничен панел на SIKAIDA е голяма, високопрецизна щанцова система, съставена от множество компоненти, способни да отговорят на нуждите за формоване на десния страничен панел (външен панел, вътрешен панел, усилващи ребра и т.н.). Като професионален доставчик, SIKAIDA стриктно контролира качеството, за да осигури стабилно производство на висококачествени части на страничните панели, поддържащи ефективно производство за автомобилните производители.

Подробности за продукта

1. Мащабна и сложна структура

Щампата за щамповане на автомобилния десен страничен панел е с масивни размери (над 1,5 метра дължина и над 0,8 метра ширина) със сложна форма, способна да формира ключови елементи като прозорци на вратите, монтажни позиции на огледала за обратно виждане и подсилващи ребра.

2. Изисквания за висока точност и високо качество

Проектирана за части с външен вид на страничните панели, повърхността на матрицата е без дефекти, с точност на размерите в рамките на ±0,05 mm, огледално покритие на повърхността (Ra≤0,4 μm) и гладки ръбове без неравности.

3. Сложни процеси на формоване

Интегрирайки усъвършенствани процеси като дълбоко изтегляне, изрязване и щанцоване, фланцоване, пресоване на усилващи ребра и многопозиционно непрекъснато формоване, той ефективно завършва формоването на сложни части.

4. Система за прецизно насочване и настройка

Оборудван с високо прецизни направляващи стълбове и втулки, регулируеми пръстени за притискане, подвижни плъзгачи на гърбица и азотна пружина/хидравлична система, осигуряваща точност и стабилност на щамповането.

5. Усъвършенствана система за охлаждане и смазване

Отличаващ се с циркулиращо водно охлаждане, автоматично смазване и системи за продухване със сгъстен въздух, той е подходящ за високоскоростно щамповане, удължаване на живота на формата и осигуряване на стабилно производство.

Продуктови характеристики и приложения

1. Интегрално формоване: Формоването от една част намалява заваряването и подобрява ефективността;

2. Високоефективно производство: Адаптивно към високоскоростна автоматизация, време на цикъл 15-20 секунди;

3. Високо използване на материала: Оптимизирано оформление, степен на използване ≥85%;

4. Добра консистенция: Щампованите части имат стабилно качество и силна взаимозаменяемост;

5. Силна адаптивност: Сменяемите компоненти могат да се адаптират към различни модели превозни средства, намалявайки разходите.

Въведение в производствения процес

1. Анализ на продукта и проектиране на процеса: Щампата за щамповане на автомобилния десен страничен панел използва софтуер CAE за анализ на способността за формоване на щамповане, оптимизиране на процеса и определяне на оптималното решение за щамповане.

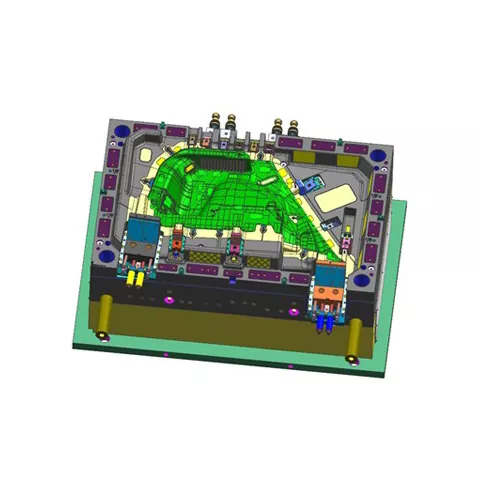

2. Дизайн на матрицата: Пълен 3D дизайн с помощта на UG и CATIA за подобряване на основните механизми като насочване и охлаждане.

3. Избор на материал: Основата на матрицата използва стомана 45, а работните части използват инструментална стомана като Cr12MoV, с подсилени зони с високо износване.

4. Процес на прецизна обработка: Грубата обработка, крайната обработка (CNC, рязане на тел) и повърхностната обработка (закаляване, полиране, азотиране) гарантират прецизност на формата и устойчивост на износване.

5. Сглобяване и отстраняване на грешки След прецизно сглобяване, матрицата се тества на машината, параметрите се коригират и серийното пробно производство проверява стабилността на матрицата.

Машината за щамповане на десния страничен панел SIKAIDA е основна част от оборудването в автомобилното производство. Цикълът му на разработка е 8-15 месеца, а цената му е висока, което го прави ключов индикатор за силата на една компания. Нашата фабрика в Китай разполага с пълен производствен капацитет и ще продължи да прави иновации, предоставяйки висококачествени решения за матрици на глобални клиенти за взаимна изгода.

Често задавани въпроси

Въпрос 1: Какви материали обикновено се използват за щампа за щамповане на автомобилния десен страничен панел?

A1: Основата на матрицата обикновено използва стандартна въглеродна структурна стомана (като 45 стомана), докато работните части използват високовъглеродна инструментална стомана с високо съдържание на хром (като Cr12MoV, DC53). Зоните с високо износване могат да използват циментиран карбид или да преминат обработка за укрепване на повърхността.

Q2: Колко дълъг е производственият цикъл за щамповане на щанцо за автомобилен десен страничен панел?

A2: Машината за щамповане на десния страничен панел на автомобила е кулминацията на технологията, опита и майсторството. Неговият цикъл на разработка е дълъг (обикновено 8-15 месеца), а цената му е висока (достигаща милиони до десетки милиони RMB), което го прави ключов показател за цялостната сила на компанията за матрици. Тъй като автомобилната индустрия се развива към нова енергия, интелигентност и олекотяване, техническите изисквания за нейните форми ще продължат да нарастват.
