Щампа за щамповане на външния панел на предната лява автомобилна врата

Щампата за щамповане на външния панел на лявата предна врата SIKAIDA е широкомащабна, високопрецизна формовъчна система, специално проектирана за щамповане и формоване на външния панел на лявата предна врата. Неговото производствено ниво е основен еталон за автомобилни щампи. Тази интегрирана система е прецизно обработена, като постига точно формоване на външния панел чрез множество процеси. Персонализирани решения могат да бъдат предоставени на фабриките въз основа на изискванията на модела на превозното средство.

Подробни характеристики на продукта

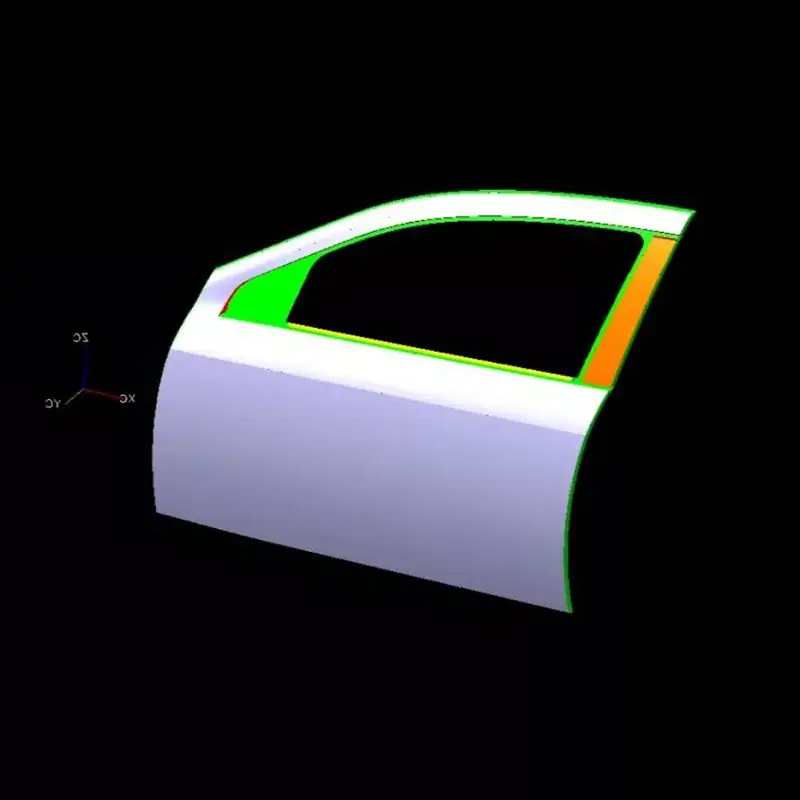

1. Голяма и сложна структура: Външният панел на лявата предна врата надвишава 1,5 метра по размер и има сложна форма. Формите SIKAIDA трябва точно да формират различни сложни структури. Чрез CAE симулационна оптимизация се осигурява стабилно формоване и точност.

2. Изисквания за висока точност и висок гланц: Повърхността на външния панел на лявата предна врата трябва да е без дефекти. Щампата за щамповане на външния панел на лявата предна врата SIKAIDA постига прецизност на полиране на ниво огледало (стойност на Ra ≤ 0,4 μm), като използва високоякостни материали за предотвратяване на деформация при щамповане и осигуряване на точност на детайлите.

3. Многопроцесно интегрирано формоване: Използвайки многопроцесен непрекъснат процес на формоване, SIKAIDA Automotive Left Front Door Outer Panel Stamping Die интегрира системи за насочване и разтоварване, осигурявайки прецизни връзки на процеса, подобрявайки ефективността и намалявайки дефектите.

4. Система за прецизно насочване и балансиране: Решавайки проблемите с изкривяването и пружинирането по време на щамповане, формата е оборудвана с високо прецизна система за насочване и балансиране, за да осигури равномерно напрежение и да подобри добива на продукта.

5. Комплексна система за охлаждане и изпускане: Вградените конформни канали за охлаждаща вода контролират температурата на формоване, докато изпускателната система предотвратява стагнацията на въздуха, гарантирайки качеството на формоването.

Продуктови характеристики и приложения

Тази форма е подходяща за производство на външни панели за пътнически превозни средства като седани и SUV, като произвежда външни панели, които отговарят на аеродинамичните и монтажни изисквания. Като професионален производител в Китай, SIKAIDA Automotive Left Front Door Outer Panel Stamping Die получи признание от клиенти както в страната, така и в международен план.

Въведение в производствения процес

1. Анализ на продукта и CAE симулация: CAE симулацията с помощта на професионален софтуер се използва за прогнозиране на проблеми с формоването и оптимизиране на параметрите на процеса.

2. Дизайн на матрицата: Пълният 3D дизайн се извършва с помощта на софтуер UG и CATIA, като се вземат предвид както свойствата на материала, така и изискванията за формоване.

3. Избор на материал: Стомана с висока якост се използва за основата на матрицата, с високоустойчива на износване стомана (HRC48-52 след топлинна обработка), използвана в ключови области, за да се гарантира продължителността на живота и стабилността на щамповата матрица за щамповане на външния панел на предната лява автомобилна врата.

4. Прецизна обработка: Грубата и фина обработка, специалната обработка и огледалното полиране гарантират прецизност на формата и качество на повърхността.

5. Сглобяване и отстраняване на грешки (T0 пробно формоване): След сглобяването на компонента се извършва пробно формоване. Множество T0-T3 повторения на отстраняване на грешки гарантират стабилност на формата и квалификация на продукта, което позволява на професионален екип да съкрати цикъла на доставка.

Тенденции на развитие

1. Свръхголямо интегрирано формоване: Автомобилните външни панели са с тенденция към интегрирано формоване. SIKAIDA оптимизира дизайна на формата, за да се адаптира към голямо оборудване за щамповане над 2000 тона.

2. Лека технология: Адаптиране към леки материали като стомана с висока якост и алуминиеви сплави, оптимизиране на дизайна и процесите за осигуряване на качество на формоване.

3. Интелигентно производство и дигитализация: Интегриране на технологии за сензори, цифрови близнаци и IoT за постигане на интелигентно наблюдение и виртуално отстраняване на грешки на матрицата за щамповане на външния панел на лявата предна врата на автомобила, съкращавайки цикъла на разработка.

4. Приложения за адитивно производство (3D печат): Използване на технология за директен метален 3D печат за производство на сложни части, подобряване на ефективността, съкращаване на цикли и преодоляване на ограниченията на традиционното производство.

SIKAIDA, еталон в автомобилната индустрия за щамповане на щанци за външен панел на лява предна врата, е професионален доставчик и производител в Китай. Неговият цикъл на разработка е 8-15 месеца, като разходите варират от милиони до десетки милиони юани. В бъдеще SIKAIDA ще продължи да прави иновации, адаптирайки се към тенденциите на развитие на автомобилната индустрия и предоставяйки още по-добри решения за форми.

Често задавани въпроси

Въпрос 1: Какви материали обикновено се използват за матрицата за щамповане на външния панел на предната лява врата на автомобила?

A1: Основата на матрицата обикновено се изработва от лята стомана (като HT300, QT450) или стандартна стомана (като стомана 45, Cr12MoV). Ключови компоненти като профил, поансон и матрица използват високоустойчива на износване стомана (като SKD11, Cr12MoV, DC53 и др.), постигайки твърдост от HRC48-52 след термична обработка.

В2: Колко дълъг е производственият цикъл на матрицата за щамповане за външния панел на предната лява автомобилна врата?

A2: Машината за щамповане на външния панел на предната лява врата на автомобила е кулминацията на технологията, опита и майсторството. Той интегрира механичен дизайн, наука за материалите, механика на пластичността и прецизно производство, представлявайки „перлата в короната“ на индустрията за производство на матрици. Неговият цикъл на разработка е дълъг (обикновено 8-15 месеца) и цената е висока (достигаща милиони до десетки милиони RMB), което го прави ключов показател за измерване на всеобхватната сила на компания за производство на матрици. Тъй като автомобилите се развиват към интелигентност, електрификация и олекотяване, техническите изисквания за процесите им на производство на матрици ще продължат да нарастват.
